تست برد آردوینو (آموزش تعمیر خرابی سوختن آردوینو)

بدلیل زیاد شدن موارد مشکل دار بودن برد های آردوینو تصمیم گرفتیم آموزشی را برای بررسی سالم یا خراب بودن برد آردوینو و رفع مشکلات تهیه کنیم.

تست برد آردوینو

بسیاری از برد های آردوینو در این روز ها نسخه های تقلبی هستند و میتوان گفت به ندرت میتوان برد آردوینو اورجینال یافت. بهترین کار برای تست برد آردوینو، آپلود و اجرای یک پروژه ساده در برد است. برای تست برد آردوینو مراحل زیر را دنبال کنید.

در ابتدا نرم افزار آردوینو را باز کنید. سپس در منوی Tools، پورت COM و برد آردوینو مورد نظر خود را انتخاب کنید. برای مشاهده پورت COM صحیح به Device Manager رفته و بررسی کنید که برد آردوینو شما به کدام پین متصل است.

سپس در منوی File، به Examples بروید. سپس Basics و در نهایت Blink را انتخاب کنید. مراحل در تصویر زیر نشان داده شده است.

آموزش تست برد آردوینو

برای یادگیری کامل آردوینو ، روی دوره آموزش آردوینو و برای یادگیری کامل الکترونیک، روی دوره آموزش الکترونیک کلیک کنید.

با اینکار ما کد پروژه چشمک زن ال ای دی را مشاهده میکنیم. سپس باید روی دکمه Upload کلیک کنید تا کد در برد آردوینو بارگذاری شود. سپس اگر مشاهده کردید که ال ای دی روی برد چشمک میزند، میتوان گفت برد آردوینو شما سالم است. همچنین میتوانید برای انجام تست های بیشتر، پروژه های نمونه دیگر را در قسمت Examples اجرا کنید.

سوختن و خرابی برد آردوینو

خرابی برد آردوینو میتواند در اثر تغذیه آن با ولتاژ نا مناسب باشد. به طور مثال برد آردوینو Uno از طریق USB نهایتا 5 ولت تحمل دارد. همچنین برد آردوینو Uno از طریق جک DC و پین VIN نیز میتواند تغذیه شود و محدوده ولتاژ دریافتی آن 7 تا 20 ولت است. بنابراین تغذیه آن با ولتاژ بیشتر میتواند باعث سوختن برد آردوینو شود.

همچنین گاهی ممکن است برد آردوینو شما در اثر خارج کردن جریان بیش از حد آسیب ببیند. به طور مثال هنگامی که شما چند موتور یا حتی تعداد بالایی ال ای دی را با استفاده از آردوینو تغذیه کنید، ممکن است به برد Arduino خود آسیب جبران ناپذیر و دائمی برسانید. بنابراین سعی کنید برای پروژه هایی که ممکن است جریان زیادی را مصرف کنند، از یک منبع تغذیه جداگانه استفاده کنید.

سوختن و خرابی برد آردوینو

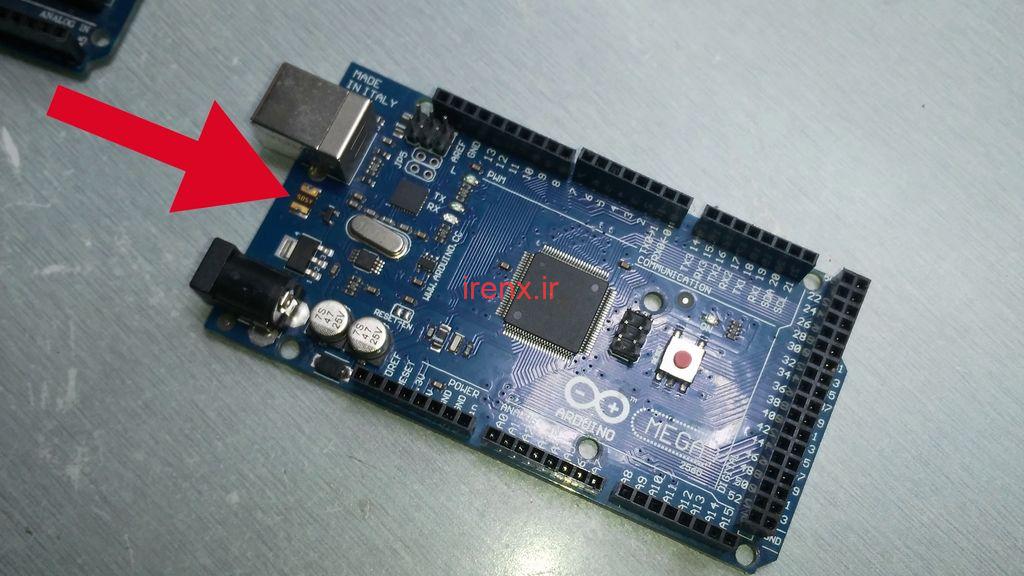

تصویر بالا قطعه معیوب را در برد آردوینو مگا نشان میدهد.

تعمیر برد آردوینو

به طور کلی میتوان گفت برد های آردوینو قابل تعمیر هستند. البته بعضی از تعمیر ها ممکن است سخت باشد و خرید یک برد جدید به صرفه تر باشد. در صورت مشکل دار شدن برد آردوینو بهترین کار تعویض میکروکنترلر آن است. به طور مثال اگر برد آردوینو Uno دارید که میکروکنترلر آن به صورت DIP است، بهترین کار برای تعمیر برد آردوینو این است که میکروکنترلر روی برد را عوض کنید. همچنین ممکن است مشکل در قسمت خازن ها باشد.

بنابراین در صورت عمل نکردن برد آردوینو، بهترین کار این است که ابتدا میکروکنترلر آن را بررسی کنید و سپس قطعات دیگر را بررسی کنید. همچنین ریست کلی برد نیز میتواند مشکلات را برطرف کند.

مطلب پیشنهادی:  پروژه اندازه گیری کیفیت هوا با آردوینو (کربن دی اکسید، ترکیبات آلی و دما)

سوالات متداول

تست برد آردوینو چگونه است ؟

بهترین راه برای تست برد آردوینو بارگذاری یک کد ساده مثل چشمک زن است.

برد های آردوینو تعمیر میشوند ؟

همچنین اگر در مورد این مطلب سوالی داشتید در انتهای صفحه در قسمت نظرات بپرسید

به طور کلی میتوان گفت برد های آردوینو قابل تعمیر هستند. البته بعضی از تعمیر ها ممکن است سخت باشد و خرید یک برد جدید به صرفه تر باشد.

برد آردوینو چگونه میسوزد ؟

خرابی برد آردوینو میتواند در اثر تغذیه آن با ولتاژ نا مناسب باشد. به طور مثال برد آردوینو Uno از طریق USB نهایتا 5 ولت تحمل دارد. همچنین برد آردوینو Uno از طریق جک DC و پین VIN نیز میتواند تغذیه شود و محدوده ولتاژ دریافتی آن 7 تا 20 ولت است.
