برقراری ارتباط سریال RS485 بین دو برد آردوینو

سلام. پروژه ارتباط بین دو برد آردوینو ( پروژه PWM ال ای دی با آردوینو ) را آماده کردیم که با آن بین دو برد آردوینو ارتباط برقرار میکنیم. فیلم عملکرد مدار را از دست ندید !

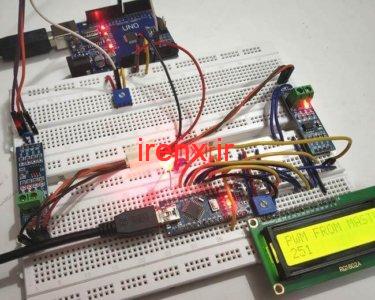

پروژه ارتباط بین دو برد آردوینو

ما در این پروژه بین دو برد آردوینو اتصال برقرار میکنیم و در یک برد میزان نور ال ای دی که متصل به برد دیگر هست را مشخص میکنیم و همچنین مقدار PWM را در ال سی دی کاراکتری نشان میدهیم. برای این کار باید پروتکل انتخابی مناسبی داشته باشیم ، انتخاب این پروتکل ارتباطی برای برقراری ارتباط بین میکروکنترلر ها و دستگاه های جانبی بخش مهمی از سیستم است . زیرا انتخاب ما میتواند باعث تغییر مسائل مربوط به هزینه ، انتقال سریعتر ، مسافت و … شود.

پیشنهاد میکنم قبل از خواندن ادامه مطلب، نگاهی به مقاله های ارتباط سریال و آنالوگ به دیجیتال بیاندازید.

در این آموزش پروژه آردوینو با ارتباط با سریال RS-485 بین دو برد آردوینو آشنا میشویم. ما از پتانسیومتر 10 کیلو اهم برای تغییر میزان ADC و نور ال ای دی استفاده میکنیم.

این پروژه شامل :

• آشنایی با پروتکل ارتباطی سریال RS-485
• آشنایی با ماژول MAX485 TTL RS485
• ایجاد یک جریان PWM توسط آردوینو
• انتقال جریان PWM به برد آردوینوی دیگر

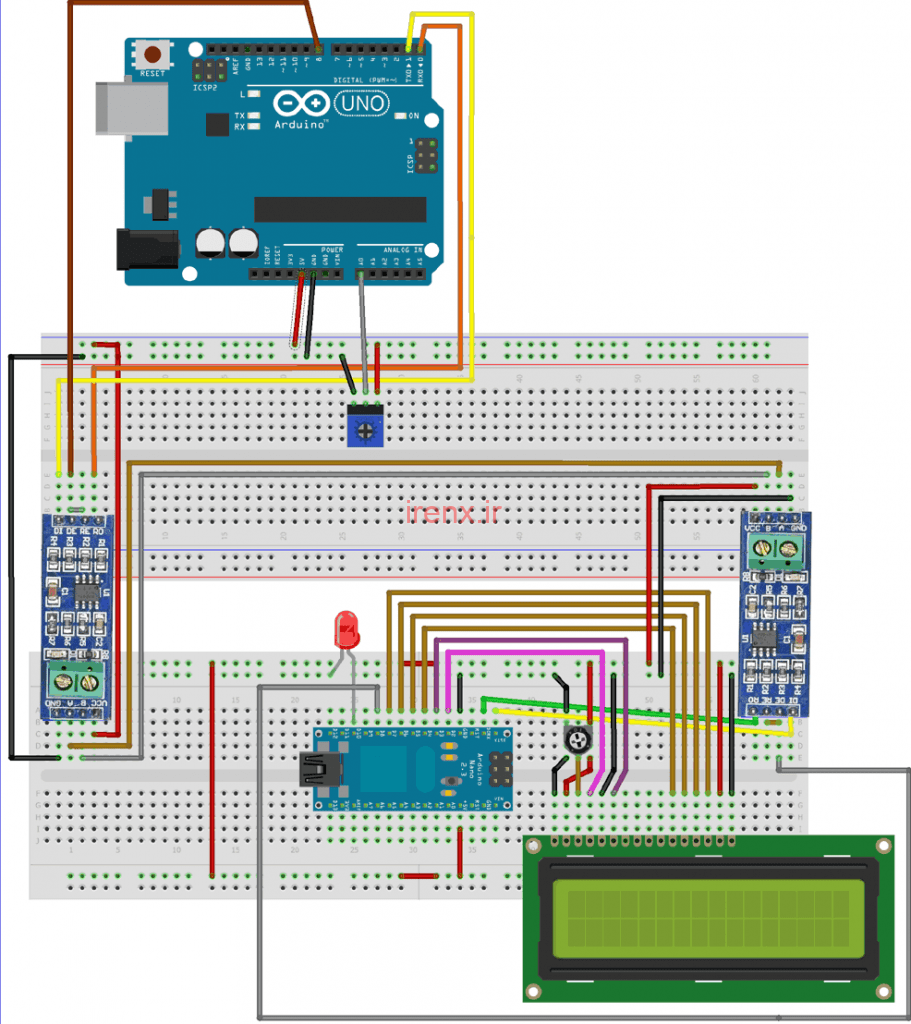

مدار پروژه اتصال دو برد آردوینو

• آردوینو یونو یا نانو *2
• ماژول تبدیل MAX485 to RS-485
• پتانسیومتر 10 کیلو اهم
• 16*2 ال سی دی کاراکتری
• ال ای دی
• دانلود کامپایلر آردوینو

پروتکل ارتباطی سریال RS-485 در پروژه PWM ال ای دی با آردوینو

RS-485 یک پروتکل ارتباط سریال هستش که نیاز به پالس Clock نداره . این سریال از یک تکنیک به نام سیگنال دیفرانسیل برای انتقال داده های باینری از یک دستگاه به دستگاه دیگه استفاده میکنه !

روش انتقال سیگنال دیفرانسیل چیست ؟

روش سیگنال دیفرانسیل با ایجاد ولتاژ دیفرانسیل با استفاده از 5 ولت مثبت و منفی کار میکند. این یک ارتباط Half Duplex رو در هنگام استفاده از دو سیم فراهم میکند و Full Duplex به 4 سیم نیاز داره !

این روش با سریال RS-485 سرعت انقتا داده رو با بیشتر از 30 مگابایت بر ثانیه فراهم میکنه ! همچنین حداکثر فاصله انتقال داده بالاتری رو در مثایسه با پروتکل RS-232 فراهم میکنه ! زیرا حداکثر فاصله رو تا 1200 متر افزایش میده ! و خیلی از ویژگی های بسیار خوبِ دیگه !

RS-485 در آردوینو

برای استفاده از RS-485 در آردوینو ، ما به یک ماژول با نام MAX485 TTL RS485 که مبتنی بر Maxim MAX485 IC است نیاز داریم زیرا همونطور که گفتیم ارتباط سریال رو در مسافت های طولانی 1200 متر و به صورت دو طرفه انجام میده !

ماژول MAX485 TTL RS485 به ولتاژ 5 ولت نیاز داره تا خودش رو با درگاه های سریال برد های آردوینو و میکروکنترلر هاش همگام کنه !

ویژگی های ماژول RS485 :

• ولتاژ 5 ولت
• تراشه MAX485 روی صفحه
• مصرف برق کم برای ارتباطات RS485
• گیرنده محدود به سرعت
• پایانه 2P قدم 5.08 میلی متری
• سیم کشی ارتباطی راحت RS-485
• تمام پین های تراشه منجر به کنترل از طریق میکروکنترلر می شوند
• اندازه: 14*44 میلی متر
