فشارسنج و دماسنج با آردوینو و سنسور BMP280

سلام. برای شما پروژه آردوینو فشارسنج و دماسنج با سنسور BMP280 + آموزش کامل را آماده کردیم. فیلم عملکرد مدار را از دست ندهید !

پروژه آردوینو فشارسنج و دماسنج

پروژه آردوینو فشارسنج و دماسنج
پروژه آردوینو فشارسنج و دماسنج

در صورتی که شما بخواهید پروژه ای طراحی کنید که هم دما را اندازه بگیرد هم فشار هوا را ، ماژول سنسور فشار BMP280 یکی از بهترین انتخاب ها برای شما است. ماژول سنسور دما BMP280 را می توان به همراه میکروکنترلرهایی مانند Arduino ، PIC ، AVR و غیره استفاده کرد. برای این پروژه قصد داریم از Arduino Uno و BMP280 به همراه ماژول نمایشگر ال سی دی کاراکتری 16×2 استفاده کنیم تا مقادیر دما و فشار را به نشان دهیم.

قطعات مورد نیاز پروژه دماسنج و فشار سنج آردوینو

  1. برد آردوینو Uno
  2. ماژول سنسور BMP280
  3. ال سی دی کاراکتری 16*2

اطلاعات سنسور فشار و دما BMP280

اطلاعات سنسور فشار و دما BMP280
اطلاعات سنسور فشار و دما BMP280

سنسور BMP از یک عنصر سنجش فشار ، سنجش رطوبت و سنجش دما تشکیل شده است. ماژول سنسور BMP280 با حداقل ولتاژ 1.71 ولت کار می کند، در حالی که نسخه های قبلی ماژول ها روی ولتاژ 1.8 ولت کار می کنند. سنسور BMP280 همچنین از فیلتر های جدید پشتیبانی می کند. ماژول حسگر BMP280 از پروتکل های I2C و SPI پشتیبانی می کند. این ماژول سه حالت دارد :

  1. حالت خواب : در این حالت هیچ اندازه گیری انجام نمیگیرد.
  2. حالت اجباری : در این حالت فقط بعضی از اندازه گیری های انتخابی انجام میگیرد.
  3. حالت عادی : در این حالت تمام اندازه گیری ها انجام میشود.

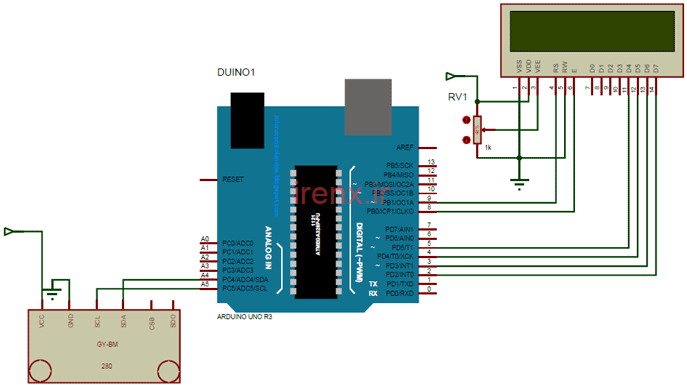

مدار پروژه اندازه گیری دما و فشار با آردوینو

مدار پروژه اندازه گیری دما و فشار با آردوینو

پین های SCL و SDA سنسور به پایه های A5 و A4 برد آردوینو وصل میشوند. اتصالات LCD به شرح زیر است :

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

پین های LCD برد آردوینو Uno
VSS and RW GND
RS D9
E D8
D4, D5, D6, D7 D5,D4,D3,D2

موارد موجود در فایل : فایل سورس آردوینو ، شماتیک کامل و …

برای دانلود فایل ها کلیک کنید
