آموزش ساخت برد آردوینو Uno با میکروکنترلر ATmega328
سلام. آموزش کامل ساخت برد آردوینو Uno با میکروکنترلر AVR ATmega328 را آماده کردیم. در این آموزش ما یک برد Arduino Uno را خودمان میسازیم.
آموزش طراحی برد Arduino Uno دست ساز
همانطور که میدانید آردوینو یک بستر توسعه متن باز برای مهندسین و علاقه مندان به پروژه های الکترونیکی است. Arduino یک صفحه توسعه فیزیکی قابل برنامه ریزی است که مغز آن را میکروکنترلر های AVR تشکیل میدهند. همچنین آردوینو دارای یک نرم افزار است که بر روی رایانه شما اجرا میشود و برای نوشتن و بارگذاری کد روی میکروکنترلر استفاده میشود.
آردوینو از بوت لودر استفاده میکند. Boot Loader نوعی نرم افزار است. ما در برد آردوینو Uno از میکروکنترلر Atmega 328 استفاده میکنیم.
آموزش مرحله به مرحله ساخت برد آردوینو Uno در خانه
برای ایجاد یک بوت لودر در میکروکنترلر Atmega328 به برد آردوینو نیاز داریم. میتوانید از هر نسخه از برد های Arduino استفاده کنید. سپس باید مراحل زیر را طی کنید. توجه داشته باشید فقط برای ساخت اولیه برد آردوینوی دست ساز ، به برد آردوینوی اصلی نیاز داریم و پس از آن دیگر نیازی نمیباشد.
مرحله 1: در مرحله اول شما باید تمامی قطعات مورد نیاز را تهیه کنید.
همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.
قطعات مورد نیاز
- برد آردوینو Uno
- میکروکنترلر AVR Atmega328
- Bread برد
- کریستال اسیلاتور 16 مگا هرتز
- مقاومت 10 کیلو اهم

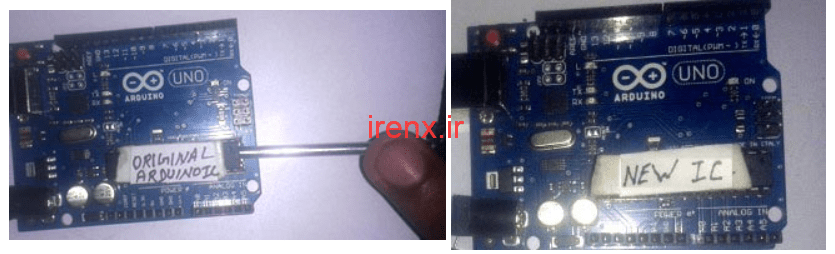

مرحله 2: حالا میکروکنترلر قدیمی برد آردوینو را باز کنید و میکروکنترلر جدید را قرار دهید.
مرحله 3:
- حالا Arduino IDE را باز کنید و به File -> Examples -> ArduinoISP بروید و آن را باز کنید.
- پس از باز کردن ArduinoISP ، برد Arduino UNO را از Tools -> Board -> Arduino Uno انتخاب کنید.
- سپس COM PORT را از Tools -> Serial Port -> COM10 انتخاب کنید
- و سپس ArduinoISP Sketch را بارگذاری کنید.
مرحله 4: حالا IC جدید را از برد آردوینو خارج کنید و میکروکنترلر قدیمی را قرار دهید و کار هایی که در مرحله 3 انجام دادیم را انجام دهید.

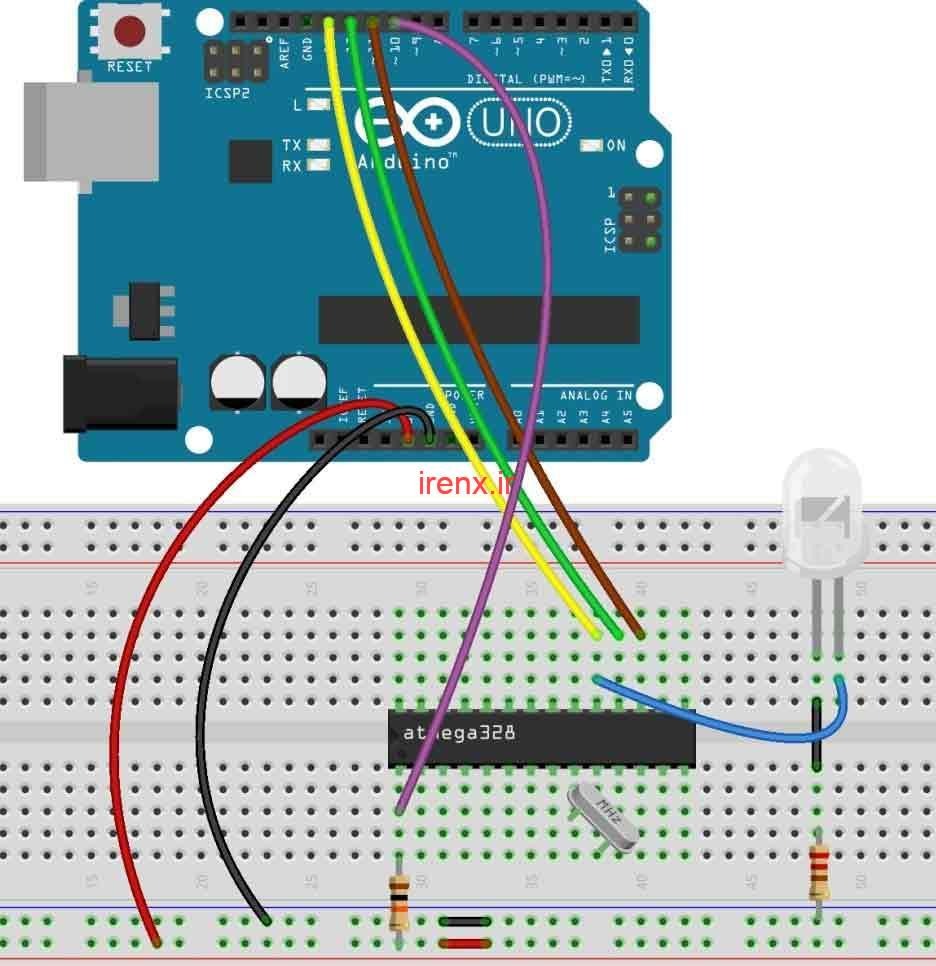

مرحله 5: حالا با استفاده از IC جدید در Bread برد و برد اصلی آردوینو ، مدار زیر را بسازید.

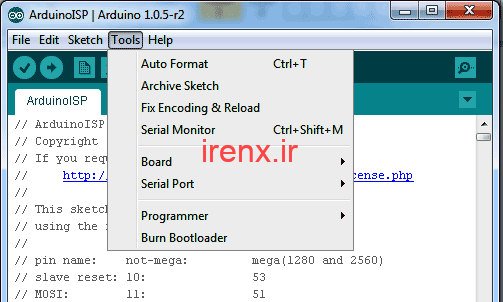

مرحله 6: اکنون در Arduino IDE به Tools بروید و بر روی Burn Bootloader کلیک کنید.
حالا خواهید دید که ال ای دی Rx و Tx روی برد آردوینو مدتی چشمک می زند. این بدان معناست که Bootloader در ATmega 328 جدید در حال سوختن است. و نرم افزار Arduino IDE پیام “Botloader Done burn” را نشان می دهد. اکنون می توانید از این IC جدید در صفحه آردوینو خود استفاده کنید.

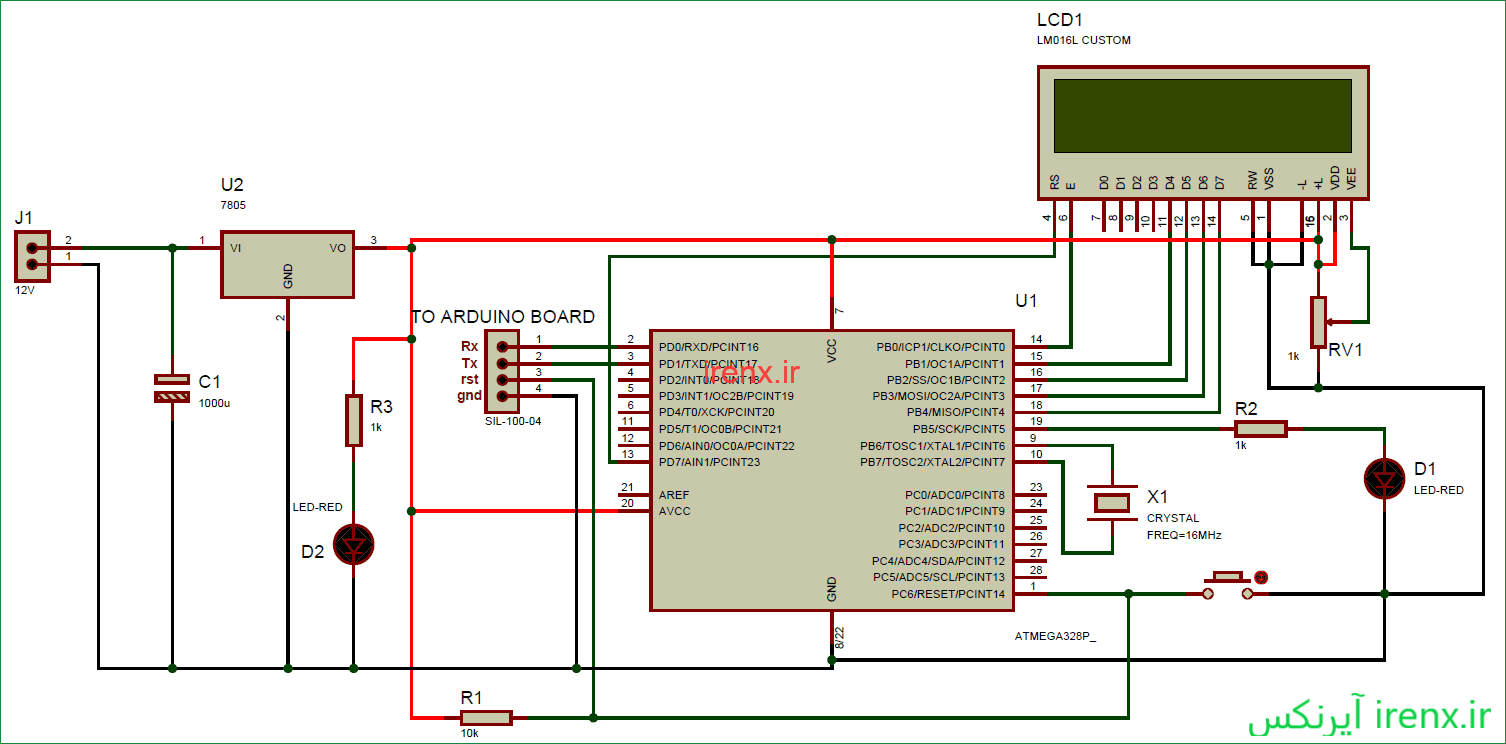

مرحله 7: حالا با استفاده از قطعات مورد نیاز و IC جدید ، مدار زیر را روی Bread برد یا PCB بسازید.
حالا برد آردوینو Uno شما آماده است و میتوانید از این برد برای طراحی پروژه های مختلف استفاده کنید.
