پروژه دستگاه شمارش پول با آردوینو

سلام. امروز پروژه دستگاه شمارش پول آردوینو با سنسور تشخیص رنگ و مادون قرمز را آماده کردیم. فیلم عملکرد مدار را از دست ندهید !

پروژه دستگاه شمارش پول آردوینو

قبلا در سایت آیرنکس ما پروژه های سنسور تشخیص رنگ زیادی رو داشتیم. ما در این پروژه آردوینو میخواهیم روی یک ایده جدید کار کنیم. در این پروزه ما میخواهیم با استفاده از سنسور تشخیص رنگ و برد Arduino ، یک دستگاه پول شمار بسازیم. ما در این پروژه از سنسور تشخیص رنگ TCS230 برای شناسائی پول ها و از آردوینو Uno برای پردازش  اطلاعات استفاده میکنیم.

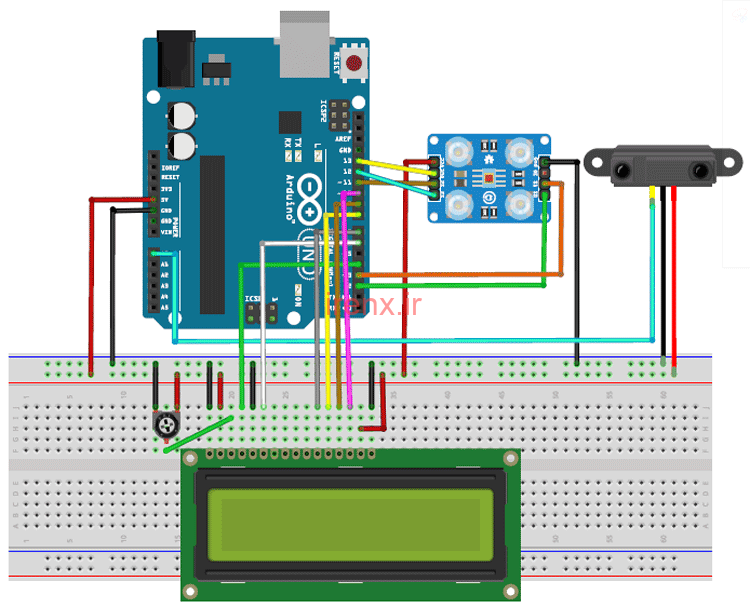

مدار پروژه شمارش پول با برد آردوینو

مدار پروژه شمارش پول با برد آردوینو

  1. برد آردوینو Uno
  2. ال سی دی کاراکتری 16*2
  3. سنسور تشخیص رنگ TCS230
  4. سنسور مادون قرمز

سنسور تشخیص رنگ TCS230

سنسور تشخیص رنگ TCS230
سنسور تشخیص رنگ TCS230

سنسور TCS230 دارای ال ای دی های مادون قرمز است که رنگ جسم را تشخیص میدهند. این سنسور یک فتودیود 8*8 میخواند. این 64 تا تشکیل شده اند از 16 فتودیود با فیلتر قرمز ، 16 فتودیود با فیلتر آبی ، 16 فتودیود با فیلتر سبز و 16 فتودیود بدون فیلتر. سیگنال خروجی سنسور رنگی TCS230 یک موج مربعی است و فرکانس آن متناسب با شدت نور فیلتر انتخابی است. توجه داشته باشید که سنسور با نام های TCS230 و TCS3200 موجود است و هر دو یکی هستند.

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.

نحوه کار سنسور TCS230
نحوه کار سنسور TCS230

ما در این پروژه از سنسور TCS3200 استفاده کردیم : پروژه آردوینو مرتب سازی بر اساس رنگ

دیتاشیت سنسور TCS230

دیتاشیت سنسور TCS230

  • VDD : باید منبع تغذیه 5 ولت متصل شود.
  • GND : اینم که نیاز به توضیح نداره.
  • S0 , S1 : مقیاس بندی فرکانس خروجی.
  • S2 , S3 : ورودی انتخاب نوع فتودیود.
  • OUT : پین خروجی سنسور رنگ.
  • OE : فعال سازی پین فرکانس خروجی.

شکل نهایی دستگاه پول شمار Arduino

پروژه دستگاه پول شمار آردوینو
پروژه دستگاه پول شمار آردوینو

ما از سنسور مادون قرمز برای اطمینان از وجود پول در دستگاه استفاده کردیم. در صورتی که وجود پول در دستگاه شناسائی شد، نوبت سنسور تشخیص رنگ میشود تا کارش را انجام دهد. هر پولی که در دستگاه قرار میدهید با پول قبلی جمع زده میشود و در ال سی دی کاراکتری نمایش داده میشود.

موارد موجود در فایل : شماتیک ، فایل Hex ، فایل آردوینو ، و …
