ساخت اهم متر با آردوینو (اندازه گیری مقاومت)

سلام. ساخت اهم متر (مقاومت سنج) با آردوینو (آموزش کامل اندازه گیری مقاومت با Arduino) را آماده کردیم.

آموزش ساخت دستگاه مقاومت سنج با Arduino

اگر بخواهید بدون استفاده از اهم متر ، مقدار مقاومت را بسنجید ، کار سختی دارید زیرا رنگ های زیادی وجود دارند و دارای مقاومت خاصی هستند. به همین خاطر ما در این پروژه آردوینو یک اهم سنج میسازیم که مقدار مقاومت را روی ال سی دی کاراکتری نشان میدهد.

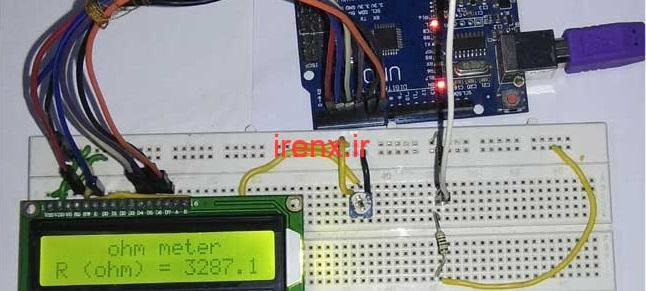

شما میتوانید به راحتی با قرار دادن مقاومت مورد نظر در جایگاه تنظیم شده ، میزان مقاومت آن را اندازه گیری کنید. فیلم زیر به شما در نحوه عمل این پروژه کمک خواهد کرد.

قطعات مورد نیاز پروژه

1. برد آردوینو Uno
2. ال سی دی کاراکتری 16*2
3. پتانسیومتر (1 کیلو اهم)
4. مقاومت ها

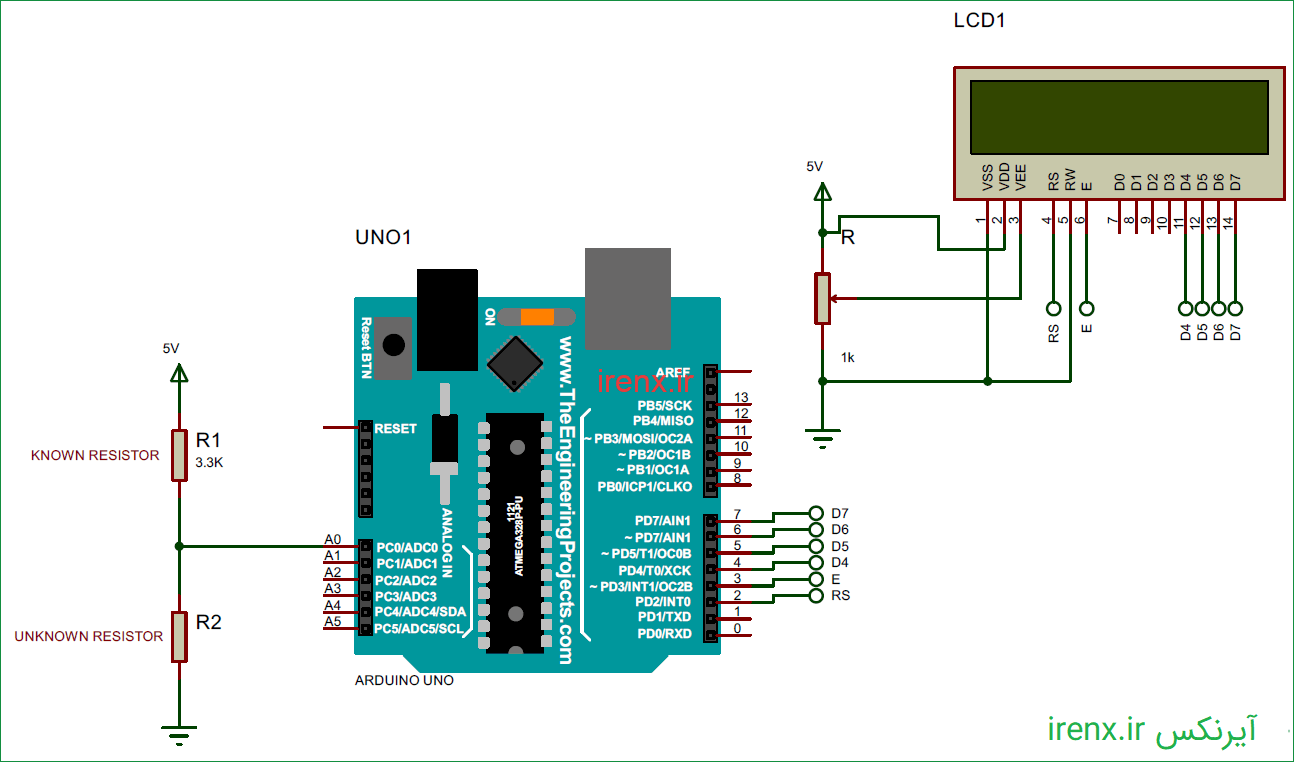

مدار پروژه اهم متر با برد آردوینو

به تصویر بالا دقت کنید ، کار این مقاومت سنج (ohm meter) بسیار ساده است و به سادگی میتوانید آن را درک کنید.

معادله زیر را در نظر بگیرید.

Vout = Vin * R2 / (R1 + R2 )

از معادله فوق می توان مقدار R2 بر طبق زیر به دست آورد.

R2 = Vout * R1 / (Vin – Vout)

• R1 = مقاومت شناخته شده است
• R2 = مقاومت ناشناخته
• Vin = ولتاژ تولید شده در پین 5 ولت آردوینو
• Vout = ولتاژ در R2 با توجه به زمین.

یعنی ما تمامی مقادیر مورد نیاز برای بدست آوردن R2 را داریم و خودمان آن ها را انتخاب میکنیم.

توجه: مقدار مقاومت شناخته شده 3.3 کیلو اهم انتخاب شده است میتوانید آن را با مقاومت انتخابی خود جایگزین کنید.

بنابراین اگر مقدار ولتاژ را در برابر مقاومت ناشناخته (Vout) بدست آوریم، می توانیم مقاومت ناشناخته R2 را به راحتی محاسبه کنیم. در اینجا مقدار ولتاژ Vout را با استفاده از پین آنالوگ A0 میخوانیم و مقادیر دیجیتال (0 -1023) را به ولتاژ تبدیل میکنیم.

اگر مقدار مقاومت شناخته شده به مراتب بیشتر از مقاومت ناشناخته یا کوچکتر باشد، درصد خطا بیشتر خواهد بود. بنابراین توصیه می شود مقدار مقاومت شناخته شده مقاومت را در برابر مقاومت ناشناخته نزدیکتر کنید.
