آموزش اتصال اپتوکوپلر به میکروکنترلر AVR

سلام. آموزش اتصال اپتوکوپلر به AVR Atmega8 +کد اتمل استودیو را آماده کردیم.

پروژه اتصال اپتوکوپلر به میکروکنترلر AVR مگا 8

در این پروژه AVR قصد داریم یک Optocoupler را به میکروکنترلر ATMEGA8 متصل کنیم. اپتوکوپلر ها دستگاههای جذابی هستند که برای جداسازی مدارهای الکترونیکی و برقی مورد استفاده قرار می گیرند. این وسیله ساده ، قطعات الکترونیک حساس را از قطعات الکترونیکی مستحکم مانند موتور جدا می کند و در عین حال بار را در منبع کنترل نگه می دارد.

مثلا ما میخواهیم سرعت موتور AC ، توسط یک میکروکنترلر ، کنترل کنیم. ما میتوانیم سیگنال را از کنترلر به سیستم کنترلی که موتور را هدایت میکند تغذیه کنیم. اما در طی فرآیند ما از سیستم کنترل سرعت موتور نویز دریافت میکنیم. با استفاده از اپتوکوپلر می توان از تماس مستقیم واحد کنترلر با واحد درایو جلوگیری کرد. با این کار از انتقال نویز بین سیستم ها جلوگیری می کنیم اما می توانیم بار را در کنترل کامل حفظ کنیم.

مطلب پیشنهادی:  پروژه کنترل سرعت موتور AC با آردوینو

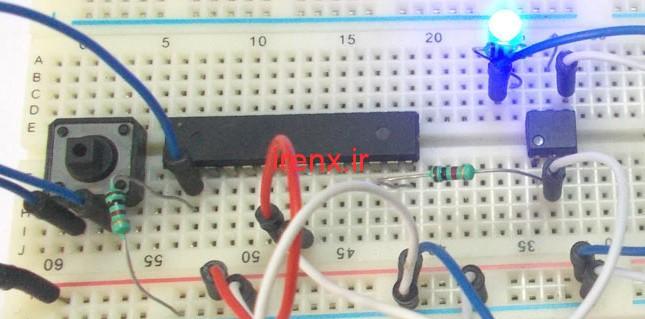

پروژه اتصال اپتوکوپلر به میکروکنترلر AVR مگا 8 در اتمل استودیو

قطعات مورد نیاز پروژه

  1. میکروکنترلر Atmega8
  2. اپتوکوپلر 4N25
  3. ال ای دی
  4. مقاومت 1 کیلو اهم – 3 عدد
  5. منبع تغذیه 5 ولت

آموزش اتصال اپتوکوپلر به AVR Atmega8

اپتوکوپلر چیست ؟

قبل از ادامه بحث، در مورد نحوه کار OPTOCOUPLER بحث خواهیم کرد، مدار داخلی اپتوکوپلر در تصویر زیر نشان داده شده است.

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

اپتوکوپلر چیست ؟

در اینجا PINA و PINC به منبع source وصل می شوند و PINB ، PINC ، PINE به بار load وصل میشوند.

از تصویر مشخص است که در انتهای منبع یک LED وجود دارد و در سمت بار یک فتوترانزیستور وجود دارد. این سیستم درون یک تراشه قاب بندی شده است.

اکنون وقتی سیگنال در سمت منبع به LED منتقل می شود ، چراغ روشن میشود ، زیرا فتو ترانزیستور در مجاورت LED است ، در هنگام دریافت نور ، ترانزیستور روشن می شود. بنابراین برای تحریک درایور بار حساس به نور ، سیگنال کنترلر به نور تبدیل می شود.

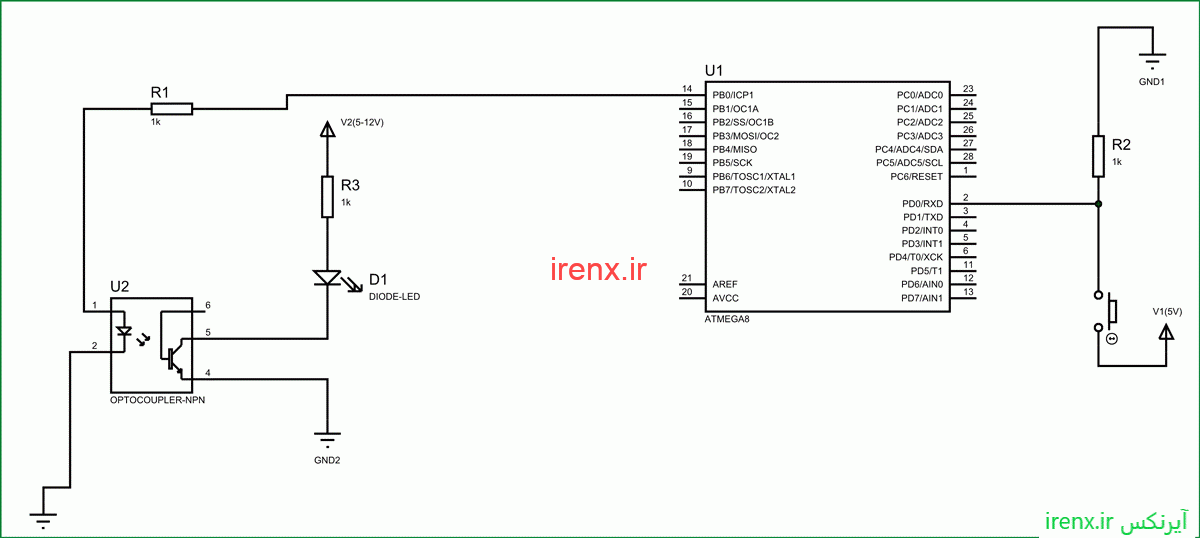

علاوه بر این ، مدار تراشه می تواند به شرح زیر باشد:

آموزش کامل کار با اپتوکوپلر

کنترلر با یک دکمه تهیه شده است ، پس از فشردن آن ، کنترل کننده یک پالس را به انتهای دیود اپتوکوپلر می فرستد. با داشتن بار به عنوان LED، ترانزیستور موجود در اپتوکوپلر LED را هدایت می کند. بنابراین چراغ روشن می شود.

جهت اطلاع بیشتر پیشنهاد میکنم مقاله اپتوکوپلر چیست را بخوانید.

فیلم عملکرد پروژه

مشاهده فیلم عملکرد پروژه که در پایین آورده شده است به شما در درک اپتوکوپلر و این پروژه کمک میکند. در اینجا ما با فشردن اپتوکوپلر ، ال ای دی را روشن و خاموش میکنیم.

موارد موجود در فایل : فایل سورس کامل ، شماتیک کامل

همچنین اگر در مورد این مطلب سوالی داشتید در انتهای صفحه در قسمت نظرات بپرسید
