ساخت دماسنج با میکروکنترلر PIC و سنسور LM35

سلام. پروژه دماسنج PIC با سنسور LM35 ( آموزش کامل سنسور دما LM35 ) را آماده کردیم. فیلم عملکرد مدار را ببینید !

پروژه دماسنج PIC با سنسور LM35

در این پروژه PIC ، ما با استفاده از میکروکنترلر PIC و سنسور دما LM35 ، یک دماسنج دیجیتال میسازیم. در این پروژه با استفاده از LM35 دما را بدست می آوریم و با میکروکنترلر آن را محاسبه میکنیم و دما را بر حسب سانتی گراد در ال سی دی کاراکتری نمایش می دهیم. سنسور دما LM35 دقیق و ارزان است و نیازی به کالیبراسیون خارجی ندارد. ولتاژ خروجی سنسور متناسب با مقیاس درجه حرارت سانتیگراد است و 10mV در هر درجه سانتی گراد تغییر می کند.

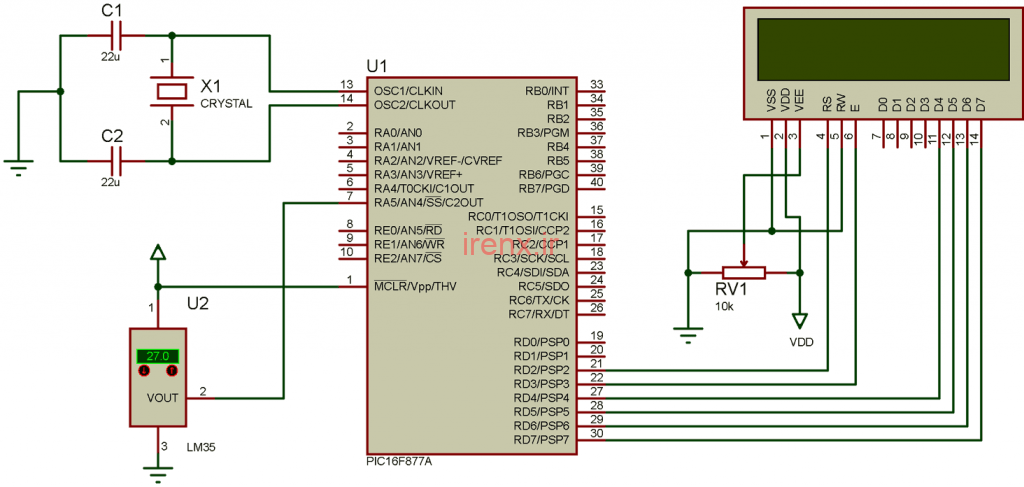

مدار پروژه اندازه گیری دما با PIC

1. میکروکنترلر PIC16F877A ( مشاهده دیتاشیت )
2. ال سی دی کاراکتری 16*2
3. سنسور دما LM35
4. آی سی رگولاتور 7805
5. ال ای دی
6. پتانسیومتر 10 کیلو اهم
7. کریستال 20Mhz
8. خازن 33pf – دو عدد
9. خازن 100uf
10. خازن 10uf
11. مقاومت 10 کیلو اهم
12. مقاومت 220 اهم
13. مقاومت 560 اهم
14. مقاومت 680 اهم

توضیحات سنسور دما LM35

سنسور دما LM35 دارای ولتاژ کمترین صفر است ، بدین معنی که در 0 درجه سانتیگراد خروجی 0V خواهد بود. حداکثر ولتاژ خروجی آن 1.5 ولت است به این معنی که می تواند حداکثر دمای 150 درجه سانتیگراد را حس کند. ولتاژ ورودی این سنسور از 4 ولت تا 20 ولت است.

ما قبلاً از LM35 برای میکروکنترلرهای دیگر استفاده کرده ایم:

• آموزش پروژه دماسنج آردوینو سنسور LM35
• پروژه دماسنج با سنسور LM35 اتمل استودیو

توضیح کد آنالوگ به دیجیتال در این پروژه

در خط اول ما دستور میدهیم که مقدار آنالوگ به دیجیتال (ADC) خوانده شود. در خط دوم مقدار ADC به ولتاژ تبدیل میشود. در خط سوم ولتاژ تقسیم بر 10 میشود و دما بدست می آید.

    adc = (ADC_Read(4));
    volt = adc*4.88281;
    temp=volt/10.0;
    temp1 = temp*100;
    c1 = (temp1/1000)%10;
    c2 = (temp1/100)%10;
    c3 = (temp1/10)%10;
    c4 = (temp1/1)%10;

توجه کردید که برای تبدیل ADC به ولتاژ آن را ضرب در 4.88281 میکنیم.

در این قسمت از کد ما متن نمایش داده شده در ال سی دی کاراکتری را تغییر میدهیم. در خط سوم میتوانید 16 کاراکتر بالای ال سی دی را تنظیم کنید ما به عنوان پیشفرض از کلمه Temperature به معنای دما استفاده کردیم.

Lcd_Clear();
Lcd_Set_Cursor(1,3);
Lcd_Print_String("Temperature");
Lcd_Set_Cursor(2,5);
Lcd_Print_Char(c1+'0');
Lcd_Print_Char(c2+'0');
Lcd_Print_String(".");
Lcd_Print_Char(c3+'0');
Lcd_Print_Char(c4+'0');
Lcd_Print_Char(0xDF);
Lcd_Print_String("C");
__delay_ms(3000);

DMLM35TH(irenx.ir) دانلود فایل های پروژه
