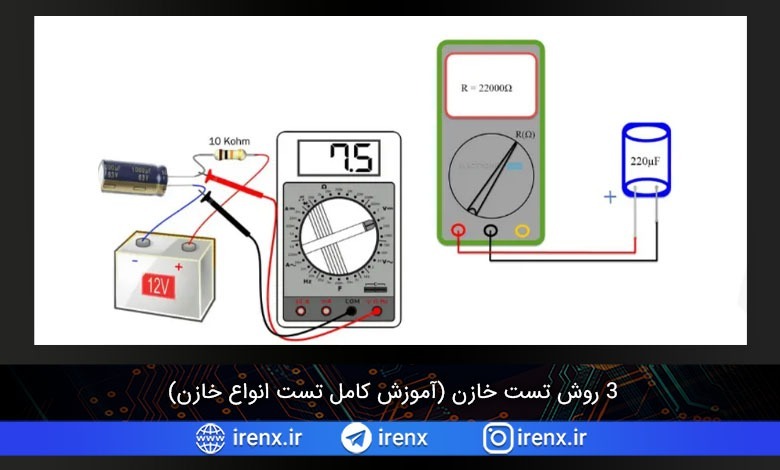

3 روش تست خازن (آموزش کامل تست انواع خازن)

خازن ها وسیله ای برای ذخیره بار هستند که در اکثر مدار های الکتریکی و الکترونیکی استفاده می شوند. خازن ها باید در هنگام استفاده شدن در مدار یا عیب یابی بررسی و آزمایش شوند.

چند روش مختلف برای آزمایش خازن وجود دارد:

  • استفاده از منبع AC (توصیه نمی شود)
  • استفاده از حالت تنظیم اهم متر یک مولتی متر
  • استفاده از حالت تنظیم ظرفیت یک مولتی متر
  •  با استفاده از ولت متر

روش قدیمی تست خازن

این روش واقعاً خطرناک است و فقط برای مهندسان برق حرفه ای توصیه می شود. برای این روش، استفاده از ولتاژ 24 ولت DC یا 220-224 ولت AC نسبت به 230 ولت AC بی خطر است.

در صورت استفاده از جریان متناوب 220-224 ولت، مقاومت های سری باید بین خازن وصل شوند.

تست خازن با منبع AC

روند کار به صورت زیر است:

  1. خازن مورد آزمایش باید جدا شود یا حداقل یک پایه خازن باید جدا شود.
  2. خازن باید کاملاً در شرایط تخلیه باشد.
  3. اکنون پروب ها را باید به پایه خازن وصل کنید.
  4. در مرحله بعد، این پروب ها را برای مدت زمان بسیار کوتاهی (1 تا 4 ثانیه) به منبع 230 ولت AC وصل کنید.
  5. اکنون، پروب ها را از منبع جدا کنید.
  6. این مهم ترین و خطرناک ترین مرحله است. پایه های خازن را اتصال کوتاه کنید.
  7. می‌ توانیم ببینیم که وقتی خازن سالم است، یک جرقه قوی ایجاد می‌ شود.
  8. هنگامی که خازن خراب است یا در وضعیت خوبی نیست، یک جرقه ضعیف تولید می شود.

تست خازن با مولتی متر

در اینجا 2 روش برای تست خازن توسط مولتی متر آماده کردیم.

تست خازن با حالت اهم متر یک مولتی متر

از این روش برای یافتن مقاومت خازن و یافتن وضعیت خازن استفاده می شود (شکل 2).

تست خازن با مولتی متر

روند کار به صورت زیر است:

  1. خازن مورد بررسی باید در شرایط تخلیه باشد.
  2. مولتی متر باید روی حالت اهم متر باشد.
  3. اکنون دو سر پروب از مولتی متر را به پایه های خازن وصل کنید.
  4. سپس باید مقادیر خوانده شده را با موارد زیر مقایسه کرد.
  5. اگر مقدار مقاومت کم باشد خازن معیوب است.
  6. همچنین اگر هیچ مقداری رو مولتی متر نشان داده نشود یعنی خازن معیوب است.
  7. اگر مولتی متر مقاومت کمی نشان دهد و سپس این مقدار به تدریج تا بی نهایت افزایش یابد، خازن سالم است.

تست خازن با حالت تنظیم ظرفیت یک مولتی متر

این ساده ترین و عالی ترین روش برای بررسی خازن است (شکل 3).

تست خازن با حالت تنظیم ظرفیت یک مولتی متر

روند کار به صورت زیر است:

  1. خازنی که باید بررسی شود باید در شرایط تخلیه باشد.
  2. مولتی متر باید در حالت ظرفیت خازنی باشد.
  3. اکنون تو دو سر پروب از مولتی متر را به پایه های خازن وصل کنید. قطبیت در اینجا مهم نیست.
  4. مقدار ظرفیت خازنی که تقریباً نزدیک به مقدار ظرفیت خازن است در مولتی متر نشان داده می شود.
  5. اگر مقدار کمتری از ظرفیت خازن را در مولتی متر مشاهده کنیم یا اصلاً مقداری را نشان ندهد در این حالت خازن معیوب است.

تست خازن با ولت متر

این روش برای یافتن اختلاف پتانسیل در خازن استفاده می شود. روند کار به صورت زیر است:

  1. خازن ابتدا با ولتاژ DC شارژ می شود.
  2. قطبیت در اینجا مهم است. سیم بلندتر (آند) خازن باید به ولتاژ مثبت وصل شود و سیم کوتاهتر (کاتد) به زمین یا ترمینال منفی ولتاژ متصل می شود.
  3. پایه ‌های ولت متر باید به پایه‌ های خازن متصل شوند.
  4. وقتی مقدار نشان داده شده برابر با ولتاژ شارژ خازن باشد و بعد کاهش یابد، خازن در وضعیت خوبی قرار دارد و سالم است.
  5. وقتی خازن شارژ نشده را به ولت متر وصل کنیم‌ و مقداری را نشان دهد، خازن معیوب است.

چهار تست فوق برای تعیین وضعیت یک خازن استفاده می شود.
