چگونه با آردوینو دوربین بسازیم (عکس برداری با ماژول OV7670)

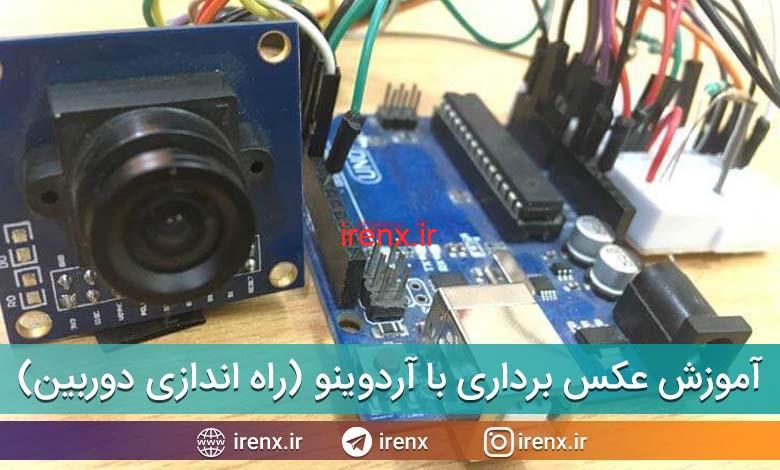

سلام. پروژه جذاب چگونه با آردوینو دوربین بسازیم ( پروژه دوربین آردوینو با ماژول OV7670) را آماده کردیم. در این آموزش میفهمیم چگونه با استفاده از دوربین و آردوینو عکس و تصویر برداری کنیم. فیلم عملکرد مدار رو از دست ندهید !

چگونه با آردوینو دوربین بسازیم ؟

چگونه با آردوینو دوربین بسازیم
چگونه با آردوینو دوربین بسازیم

دوربین ها همیشه در صنعت الکترونیک حاکم بودند زیرا کاربرد های زیادی مانند سیستم نظارت بر بازدید کننده ، سیستم حضور و غیاب و … دارند. دوربین هایی که امروزه از آنها استفاده میکنیم هوشمند هستند و دارای ویژگی های زیادی هستند که در دوربین های قبلی وجود نداشتند. در حالی که امروزه دوربین های دیجیتالی نه تنها تصاویر را ضبط میکنند بلکه توصیف های سطح بالایی از صحنه را ضبط میکنند و چیزی را که میبینند میتوانند تحلیل کنند. فریم هایی که ضبط میشوند با استفاده از هوش مصنوعی پردازش میشوند و در بسیاری از سیستم ها مثل سیستم تشخیص پلاک ، تشخیص اشیائ ، تشخیص حرکت ، تشخیص چهره و … مورد استفاده قرار میگیرند.

در این پروژه آردوینو ما از ماژول دوربین OV7670 و آردوینو استفاده میکنیم و بین آنها ارتباط بر قرار میکنیم و تصویر را در لپتاپ مشاهده میکنیم. کیفیت و طول سیم ها در این پروژه مهم است زیرا تغییر هر کدام از معیار های کیفیت و طول سیم میتواند تاثیر زیادی بر کیفیت تصویر دریافتی بگذارد و نویز آن را کم و زیاد کند! فیلم عملکرد مدار در پایین صفحه قرار داده شده است.

پروژه دوربین با آردوینو

دوربین OV7670 بر روی ولتاژ 3.3 بهترین کارایی رو دارد پس ما نمیتوانیم به طور مستقیم از برد آردوینو که به پین های خروجی GPIO ولتاژ 5 ولت میدهد استفاده کنیم. OV7670 یک دوربین FIFO است اما ما در این پروژه تصویر و فریم ها را بدون FIFO ضبط میکنیم. این پروژه شامل آشنایی با ماژول دوربین OV7670 ، اتصال آردوینو به ماژول دوربین و PC ، مشاهده تصاویر از طریق نرم افزار پورت خوان است.

قطعات و نرم افزار مورد نیاز

برای پروژه ساخت یک دوربین تصویر برداری با آردوینو به نرم قطعات و نرم افزار های زیر نیاز داریم.

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

ماژول دوربین OV7670 چیست ؟

پروژه دوربین آردوینو
پروژه دوربین آردوینو

این ماژول دوربین یک ماژول FIFO است که از سازندگان مختلف با پیکربندی ها مختلف موجود است. ماژول OV7670 تصاویر کامل 8 بیتی را فراهم میکند. این دوربین میتواند فیلم برداری تا حداکثر 30 فریم بر ثانیه را در کیفیت VGA انجام دهد. این ماژول میتواند با حداکثر فرکانس 400KHz کار کند. این ماژول توانایی عکس برداری با کیفیت حدود 656*488 را دارد.

مطلب پیشنهادی:  آموزش پروگرام بیسیم روی آردوینو با بلوتوث

آموزش استفاده از پورت خوان برای نمایش تصویر از طریق برد آردوینو

آموزش استفاده از پورت خوان برای نمایش تصویر از طریق برد آردوینو

  1. برد آردوینو را به هر پورتی که میخواهید متصل کنید.
  2. نرم افزار را باز کنید روی Check کلیک کنید تا پورت مورد نظر را پیدا کنید.
  3. سپس روی Start کلیک کنید تا خواندن شروع شود و تصویر را مشاهده کنید.
  4. اگر خواستید عکس بگیرید روی Save Pictures کلیک کنید.

توضیحات کد پروژه ثبت تصویر با Arduino

کد کامل پروژه در فایل دانلودی قرار داده شده است. در ابتدا باید کتابخانه های مورد نیاز را فراخوانی کنیم. ماژول دوربین OV7670 برای ارتباط با آردوینو از پروتکل I2C استفاده میکند. پس باید کتابخانه <util/twi.h> را در ابتدای آن فراخوانی کنیم.

#include <util/twi.h>

این دوربین توانایی ثبت تصاویر با کیفیت QVGA را دارد. با کد زیر ما وضوح را روی QVGA قرار میدهیم. کد زیر مقادیر از پیش تعریف شده مربوط به کیفیت تصویر را در برنامه تعیین میکند.

setResolution();

تصاویر ثبت شده در این پروژه مونوکروم هستند.کد زیر نیز مقادیر از پیش تعریف شده مربوط به رنگ تصویر را در برنامه تعیین میکند.

setColor();

تابع زیر مقادیر Hex را ثبت میکند. اغلب این مقدار درست جواب میدهد اما در صورتی که تصویر قسمت شده به دست آوردید ، 10 را در کد پایین به 9 ، 11 و یا 12 تغییر دهید.

writeReg(0x11, 10);

تابع زیر برای بدست آوردن اندازه تصویر استفاده میشود. در این پروژه آردوینو ما تصاویر را با وضوح 320*240 ثبت میکنیم.

captureImg(320, 240);

فیلم آموزش عکس برداری با استفاده از Arduino

موارد موجود در فایل : شماتیک ، فایل Hex ، فایل آردوینو ، و …
