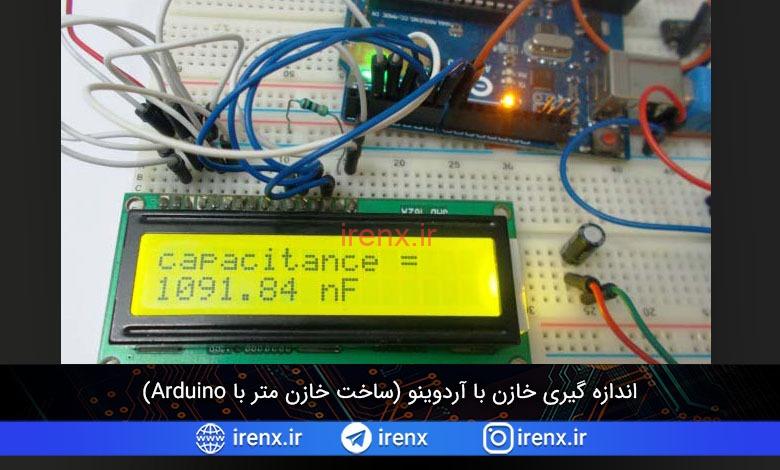

اندازه گیری خازن با آردوینو (ساخت خازن متر با Arduino)

سلام. آموزش اندازه گیری خازن با آردوینو (ساخت خازن متر با Arduino و IC 555) را آماده کردیم. در این پروژه ما یک خازن متر مبتنی بر آردوینو میسازیم. فیلم عملکرد مدار رو از دست ندید!

آموزش اندازه گیری خازن با آردوینو

وقتی که ما یک مدار رو مثلا از یک تلویزیون قدیمی خارج میکنیم و سعی میکنیم که تعمیرش کنیم، میبینیم که یک خازن خراب شده و ما نیاز داریم که بدانیم ظرفیت اون خازن چقدر بوده تا جایگزینش کنیم. در اینجا ما نیاز به خازن متر داریم. ما میتوانیم یک خازن متر را با هزینه بالا خریداری کنیم یا یک خازن متر را خودمان با استفاده از آردوینو بسازیم ! این وسیله را با هزینه پایین و با استفاده از آی سی 555 میسازیم.

توضیحات پروژه ساخت خازن متر با آردوینو

مدار این پروژه ساده است. از یک ال سی دی کاراکتری 16*2 برای نمایش اندازه خازن استفاده کردیم. این پروژه میتواند خازن ها را با دقت در محدوده 10 نانو فاراد تا 10 پیکو فاراد اندازه گیری کند.

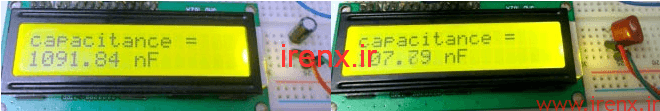

اندازه گیری خازن با آردوینو (خازن متر آردوینو) پروژه آردوینو
اندازه گیری خازن با آردوینو (خازن متر آردوینو) پروژه آردوینو

آردوینو به طور مستقیم نمیتواند ظرفیت را اندازه گیری کند در همین راستا ما از موج های مربعی ساخته شده توسط آی سی 555 استفاده میکنیم . بنابراین ما خازن ناشناخته را به مدار تایمر IC 555 وصل میکنیم تا موج خروجی مربعی را تولید کند (این موج به طور مستقیم با خازن مرتبط هستند). این سیگنال از طریق دروازه ST به برد آردوینو Uno داده میشود. آردوینو این فرکانس را اندازه گیری میکند. وقتی این فرکانس شناخته شد آردوینو این مقدار را محاسبه میکند و برای نمایش به ال سی دی کاراکتری میفرستد.

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.

آموزش استفاده از Gate (دروازه) اشمیت تریگر

این دروازه IC خروجی را بر اساس سطح ولتاژ ورودی فراهم می کند. Schmitt Trigger دارای یک ولتاژ THERSHOLD است، هنگامی که سیگنال ورودی که روی دروازه اعمال می شود دارای ولتاژ بیشتر از THRESHOLD دروازه باشد، OUTPUT بالاتر می رود. اگر سطح سیگنال ولتاژ ورودی از THRESHOLD کمتر باشد، خروجی دروازه پایین خواهد بود.

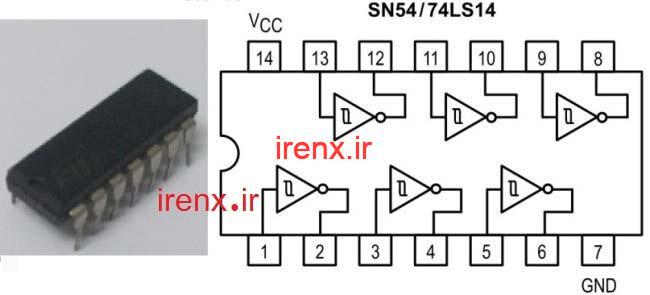

دیتاشیت اشمیت تریگر 74HC14

ما قصد داریم از تراشه 74HC14 استفاده کنیم، این تراشه دارای 6 دروازه Schmitt Trigger است.

همچنین ببینید : پروژه فرکانس متر با آردوینو

قطعات مورد نیاز این پروژه آردوینو

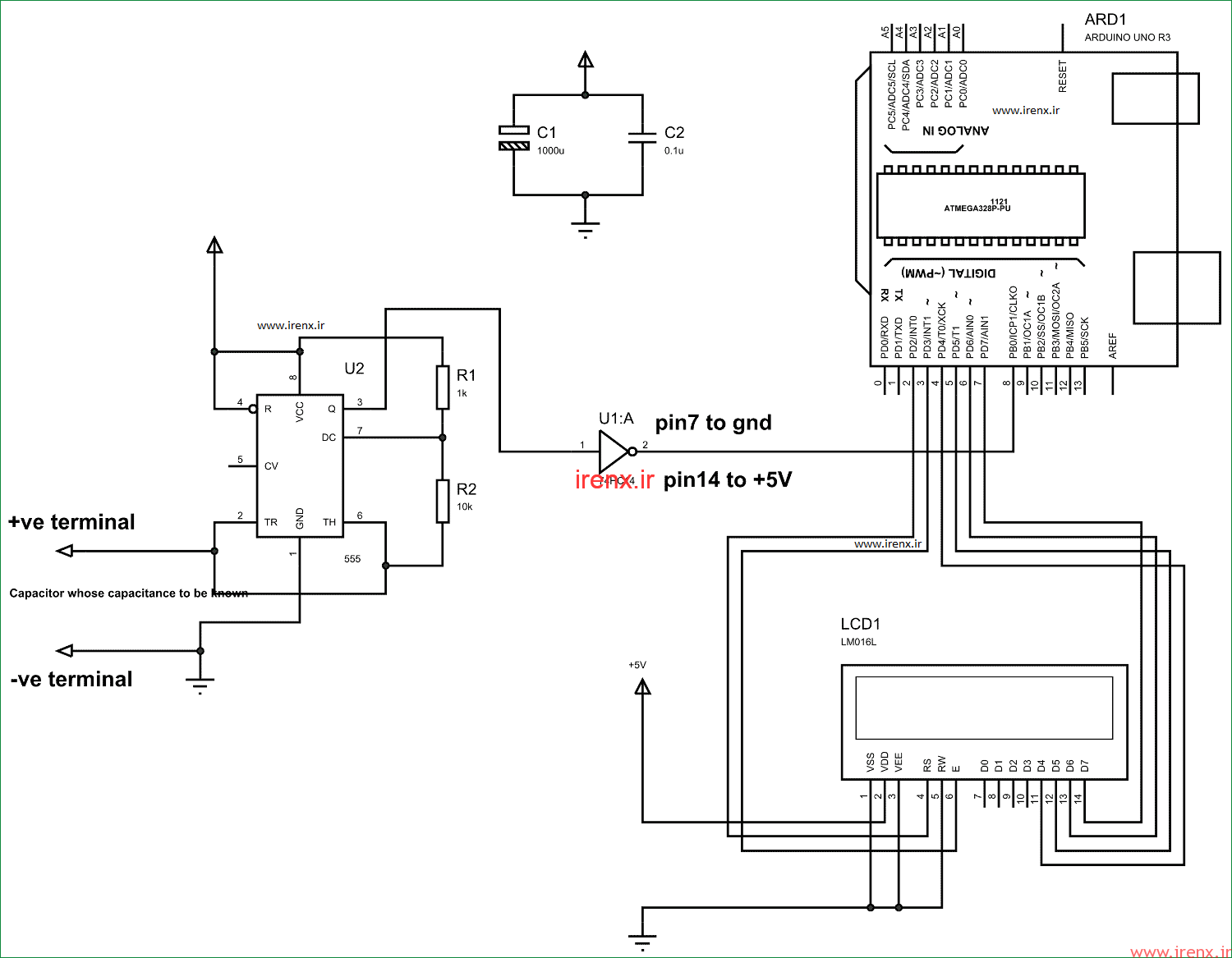

شماتیک اندازه گیری خازن با آردوینو

  • برد آردوینو UNO
  • IC  تایمر 555
  • آی سی 74HC14
  • مقاومت 10 کیلو اهم
  • مقاومت 1 کیلو اهم (2 عدد)
  • خازن 100 نانو فاراد
  • خازن 1000 پیکو فاراد
  • ال سی دی کاراکتری 16*2
  • کامپایلر آردوینو : دانلود آردوینو

توضیحات کد پروژه

در قسمت اول کد ما کتابخانه ال سی دی کاراکتری را فراخوانی میکنیم و پین های آن را مشخص میکنیم.

#include <LiquidCrystal.h> // فراخوانی کتابخانه ال سی دی کاراکتری
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);

در این فسمت ما خط اول ال سی دی کاراکتری را تنظیم میکنیم :

    lcd.setCursor(0,0); // مکان نمایش
    lcd.print("capacitance ="); // نمایش کلمه ظرفیت خازن =

در این فسمت ما خط دوم ال سی دی کاراکتری را تنظیم میکنیم که شامل فرمول بدست آوردن ظرفیت خازن است.

    frequency=1000000/Ttime; // ابتدا فرکانس را  بر حسب میکروثانیه بدست می آرویدم
    capacitance = (1.44*1000000000)/(20800*frequency);   //ظرفیت خازن بر حسب نانو فاراد
    lcd.setCursor(0,1); // مکان نمایش
    lcd.print(capacitance); // کلمه ظرفیت
    lcd.print(" nF   "); // نمایش واحد نانو فاراد
    delay(500); // به مدت 0.5 ثانیه
موارد موجود در فایل : شماتیک کامل ، فایل Hex ، فایل آردوینو ، و …

میخواهید برنامه نویسی STM32 را یاد بگیرید؟

دوره آموزش STM32

میخواهید الکترونیک را یاد بگیرید؟

دوره آموزش الکترونیک
دوره آموزش آردوینو

میخواهید آردوینو را به صورت پروژه محور یاد بگیرید؟ برای مشاهده توضیحات روی دوره مورد نظر کلیک کنید

برای دریافت مطالب جدید در کانال تلگرام یا پیج اینستاگرام آیرنکس عضو شوید.

محمد رحیمی

محمد رحیمی

محمد رحیمی هستم. سعی میکنم در آیرنکس مطالب مفید را قرار دهم. (در خصوص سوال در مورد این مطلب از قسمت نظرات همین مطلب اقدام کنید) سعی میکنم تمام نظرات را پاسخ دهم.

6 نظر

  1. سلام ببخشید من خطی از برنامه که ظرفیت خازن حساب کرده متوجه نمیشم امکانش هست تو ایمیل این خط برنامه رو توضیح بدین؟

    1. سلام لطفا دقیقا بگید کدوم خط و در صورت امکان با اسکرین شات نشون بدید

    2. پنج خط مونده به آخر برنامه
      capacitance=(1.44*1000000000) /(20800*frequency

    3. این حالت تبدیل واحد داره و ظرفیت رو بر حسب نانو فاراد بدست میاره

    4. نمیدونم والا شما میخوای تغییرش بده به اون صورت ولی اصلش همینه ک ما نوشتیم . قطعات درست استفاده کرده باشی نباید مشکلی داشته باشه
