ساخت برد منبع تغذیه 12 ولت (مدار آداپتور 12 ولت 10 آمپر)

در این مقاله یک مدار الکتریکی برای ساخت برد منبع تغذیه 12 ولت آماده کردیم. در این مطلب ساخت آداپتور 12 ولت 10 آمپر را آموزش میدهیم. این منبع تغذیه بسیار کم هزینه هست و راحت طراحی میشود. ولتاژ ورودی متناوب Ac به ولتاژ مستقیم DC با ولتاژ 12 تبدیل میشود. مدار از یک آی سی تنظیم کننده ولتاژ LM7812 استفاده می کند. LM7812 یک آی سی از سری آی سی تنظیم کننده ولتاژ مثبت خروجی ثابت LM78xx است. این منبع تغذیه 12 ولتی دارای بسیاری از ویژگی های خوب داخلی است مانند حفاظت از اتصال کوتاه، خاموش شدن حرارتی و … که استفاده از آن را در مدارهای منبع تغذیه ایده آل می کند.

برد منبع تغذیه 12 ولت 5 آمپر

این مدار از دو TIP2955، یک ترانزیستور PNP و یک آی سی رگولاتور ولتاژ LM7812 با هیت سینک برای افزایش توان خروجی استفاده می کند.

مدار منبع تغذیه 12 ولت

ترانسفورماتور 230 ولت به 12 ولت 10 آمپر برای کاهش ولتاژ اصلی استفاده می شود. دیود 10 آمپر ولتاژ آمده از ترانسفورماتور را تصحیح می کند و خازن ها برای فیلتر کردن سیگنال ولتاژ استفاده می کنند. مدار از یک آی سی تنظیم کننده ولتاژ LM7812 تشکیل شده است. LM7812 از سری LM78xx است، آرایش آی سی تنظیم کننده ولتاژ مثبت خروجی را رفع می کند.

ما از دو ترانزیستور TIP2955 برای بالا بردن جریان خروجی تا 10 آمپر استفاده کرده ایم. دو فیوز 1A و 10A برای ایمن کردن IC، ترانزیستورها و اجزای مختلف مدار از جریان بیش از حد قرار داده می شوند. سعی کنید از هیت سینک های حرارتی مناسب با آی سی و ترانزیستورها استفاده کنید تا از گرم شدن بیش از حد جلوگیری کنید.

قطعات مورد نیاز

شماره قطعه مقدار تعداد
1 رگولاتور ولتاژ با هیت سینک LM7812 1
2 ترانزیستور با هیت سینک TIP2955 2
3 ترانس 230/12V 10A 1
4 پل یکسو کننده 10A 50 PIV 1
5 مقاومت 0.1 Ohm 5W 3
6 فیوز 1A 1
7 فیوز 10A 1
8 خازن 47000µF 50V 1
9 خازن 10µF 1
10 خازن 470µF 1
11 ورودی AC 230V 1
قطعات مورد نیاز را از فروشگاه قطعات آیرنکس تهیه کنید.

کاربرد مدار منبع تغذیه 12 ولت

منبع تغذیه 12 ولت 10 آمپر در چندین دستگاه دیجیتال استفاده می شود مانند:

  • صفحه نمایش های LCD
  • پخش کننده دی وی دی
  • دیسکهای سخت
  • Audio Gear و اکثر دستگاه های دیجیتال دیگر

مدار منبع تغذیه DC 12 ولت 1 آمپر

شماتیک زیر مدار منبع تغذیه 12 ولت 1 آمپر نمایش داده شده است.این مدار منبع تغذیه برای جریان متوسط ​​مورد نیاز 1 آمپر ایده آل است. این مدار مبتنی بر آی سی LM7812 است. این یک آی سی تنظیم کننده ولتاژ 3 ترمینال (+ve) است. دارای حفاظت اتصال کوتاه، حفاظت از اضافه بار حرارتی است. آی سی LM7812 از سری LM78XX می باشد. آی سی سری LM78XX یک آی سی تنظیم کننده ولتاژ مثبت برای نیازهای مختلف ولتاژی است، به عنوان مثال آی سی LM7805 برای ولتاژ خروجی ثابت 5 ولت ساخته شده است. سری آی سی LM79XX برای ولتاژ منفی وجود دارد.

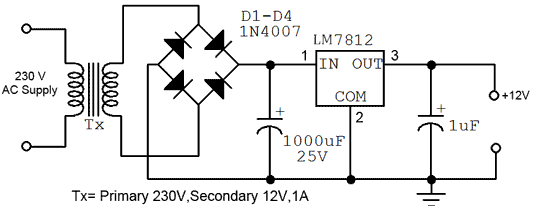

مدار منبع تغذیه DC 12 ولت 1 آمپر

یک ترانسفورماتور (Tx = اولیه 230 ولت، ثانویه 12 ولت، ترانسفورماتور استپ دان 1 آمپر) برای تبدیل کردن 230 ولت تا 12 ولت از شبکه استفاده می شود. در اینجا از یک پل یکسوساز ساخته شده توسط چهار دیود 1N4007 یا 1N4003 برای تبدیل AC به DC استفاده شده است. خازن فیلتر 1000uF,25V برای کاهش موج و گرفتن ولتاژ DC مستقیم استفاده می شود. ساخت این مدار بسیار آسان است. برای عملکرد خوب، ولتاژ ورودی باید بیشتر از 12 ولت در پایه 1 IC LM7812 باشد. از یک هیت سینک برای آی سی LM7812 برای محافظت از گرمای بیش از حد استفاده کنید.

4 مدار منبع تغذیه 12 ولت دیگر

در اینجا 4 مدار منبع تغذیه 12 ولت دیگر با ولتاژ خروجی حدود 12 ولت قرار دادیم. اولین مدار منبع تغذیه با BD139، یک دیود زنر و چند قطعه غیرفعال ساخته شده است. ساخت هر یک از شماتیک ها بسیار ساده است و در صورت رعایت نکات به خوبی عمل میکند.

مدار منبع تغذیه 12 ولت BD139

مدار منبع تغذیه 12 ولت BD139

یک مدار PS بسیار ساده با نسخه پایه 3 آمپر آی سی LM7812

شماتیک منبع تغذیه LM7812

اگر در مورد این مطلب سوالی دارید در قسمت نظرات بپرسید

مدار منبع تغذیه متغیر LM317

منبع تغذیه 12v dc lm317

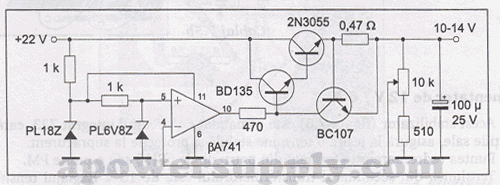

شماتیک منبع تغذیه قابل تنظیم 2N3055

این مدار منبع تغذیه دارای حفاظت در برابر جریان بیش از حد و ولتاژ تثبیت شده خوبی است که می تواند تا 1.6 آمپر را تحویل دهد.

شماتیک منبع تغذیه قابل تنظیم 2N3055

آداپتور 12 ولت چیست؟

آداپتور یک وسیله است که برق منزل AC را میگیرد و برق DC تحویل میدهد. مثلا آداپتور 12 ولت ورودی 220 ولت دارد و ولتاژ 12 را خارج میکند.

آیا میتوان در خانه آداپتور ساخت؟

بله با دانش الکترونیک و دانستن مدار ها میتوانید در خانه یک آداپتور با قدرت های مختلف بسازید.
