ساخت آمپلی فایر صوتی 2*32 وات با IC TDA2050
سلام. آموزش ساخت آمپلی فایر صوتی 2*32 وات با IC TDA2050 را آماده کردیم.
محتویات
ساخت آمپلی فایر صوتی 2*32 وات
اگر به فکر ساختن یک مدار آمپلی فایر با قدرت و ارزان هستید که می تواند قدرت RMS 50 واتی را به یک بلندگو منتقل کند این مطلب را دنبال کنید. در این آموزش قصد داریم از IC محبوب TDA2050 استفاده کنیم.
با مراجعه به دیتاشیت در میابیم که TDA2050 میتواند 28 وات را به بلندگو های 4 اهم با منبع تغذیه 22 ولت منتقل کند. ما از ووفر 20 واتی با امپدانس 4 اهم استفاده میکنیم که برای پروژه ما و آی سی TDA2050 عالی است.
قطعات مورد نیاز پروژه آپ آمپ
- آی سی TDA2050 – دو عدد
- پتانسیومتر 100 کیلو اهم
- مقاومت 22 کیلو اهم – دو عدد
- مقاومت 2.2 کیلو اهم – دو عدد
- مقاومت 1 کیلو اهم – دو عدد
- خازن 0.1µF – شش عدد
- خازن 47µF – دو عدد
- خازن 220µF – دو عدد
- خازن 2.2µF – دو عدد
- دیود 6 آمپر
- جک هدفون 3.5 میلی متری
- هیت سینک
- ترمینال 3 تایی
- ترمینال 2 تایی – دو عدد
توضیح قسمت به قسمت مدار
ما میخواهیم مدار پروژه را قسمت به قسمت توضیح دهیم.
تنظیم بهره برای آمپلی فایر
تنظیم بهره برای آمپلی فایر مهمترین مرحله از ساخت آمپلی فایر است، زیرا تنظیم سود کم ممکن است باعث کم شدن توان شود. و یک تنظیم با افزایش زیاد قطعاً سیگنال خروجی تقویت شده مدار را تحریف می کند. می توانیم بگوییم که تنظیم بهره از 30 تا 35 dB برای پخش صوتی با تلفن هوشمند مناسب است.
همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.
مداری که در بالا نشان داده شده است بهره را روی 32 dB قرار میدهد که برای ما مناسب است.
بهره آمپلی فایر از طریق فرمول زیر محاسبه میشود :
AV = 1+(R6/R7) AV = 1+(22000/680) = 32.3db

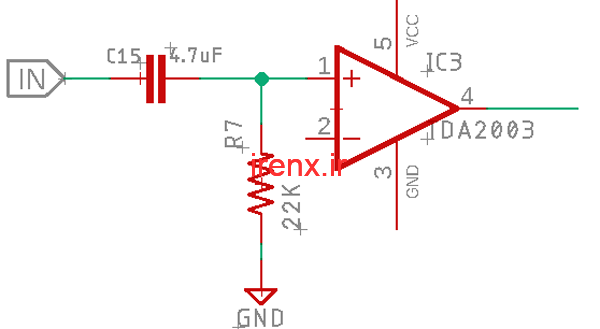

تنظیم فیلتر ورودی
خازن C1 به عنوان خازن مسدود کننده DC عمل می کند بنابراین باعث کاهش نویز می شود. خازن C1 و مقاومت R7 یک فیلتر عبور بالا RC ایجاد می کنند ، که انتهای پایین پهنای باند را تعیین می کند.
فرکانس قطع آمپلی فایر را می توان با استفاده از فرمول زیر که در زیر نشان داده شده است یافت.
FC = 1 / (2πRC)
R و C مقادیر مؤلفه ها هستند. برای پیدا کردن مقادیر C ، باید معادله را دوباره تنظیم کنیم:
C = 1 / (2π x 22000R x 3.5Hz) = 4.7uF

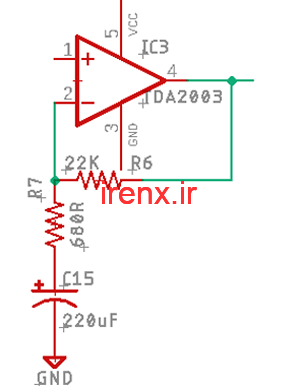

تنظیم پهنای باند برای حلقه بازخورد
خازن موجود در حلقه بازخورد به ساخت فیلتر “عبور کم” کمک می کند ، که به تقویت باس آمپلی فایر کمک می کند. هرچه مقدار C15 کوچکتر باشد ، باس نرمتر خواهد شد. و یک مقدار بیشتر برای C15 باس تیزتری به شما می دهد.

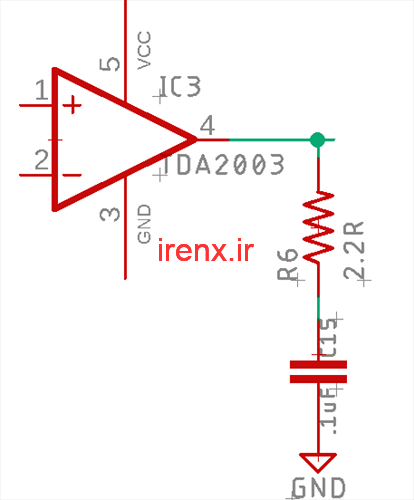

تنظیم فیلتر خروجی
یک فیلتر خروجی معمولاً به عنوان شبکه Zobel شناخته می شود و از ایجاد نوسانات ناشی از سیم پیچ بلندگو و سیم جلوگیری می کند. همچنین تداخل رادیویی را که توسط سیم بلند از بلندگو تا تقویت کننده جمع می شود رد می کند. و از ورود آنها به حلقه بازخورد جلوگیری می کند.
فرکانس قطع شبکه Zobel را می توان با فرمول ساده زیر محاسبه کرد
دیتاشیت مقادیری برای R و C می دهد که R6 = 2.2 و C15 = 0.1uF است اگر مقادیر را در فرمول قرار دهیم و محاسبه کنیم :
Fc = 1 / (2π x 2.2 x (1 x 10 ^ -7)) = 723 کیلو هرتز
فرکانس کات آف 703 کیلو هرتز بالاتر از دامنه شنوایی انسان (20 کیلو هرتز) است ، بنابراین در فرکانس خروجی تأثیر نمی گذارد و همچنین از ایجاد نویز و نوسانات سیم جلوگیری می کند.

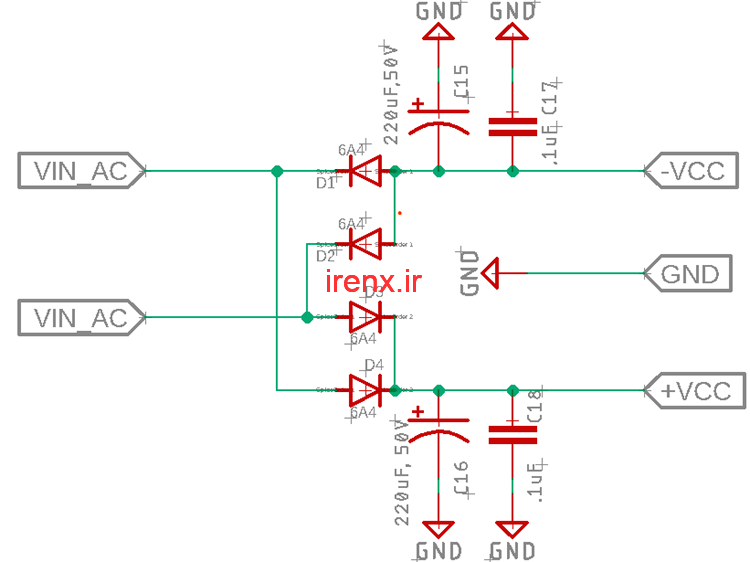

منبع تغذیه
یک منبع تغذیه قطبی دوگانه با خازن های جداکننده مناسب برای تأمین برق آمپلی فایر نیاز داریم که شماتیک آن در بالا نشان داده شده است.
شماتیک کامل مدار آمپلی فایر TDA2050
در تصویر زیر شماتیک کامل مدار را میتوانید ببینید :

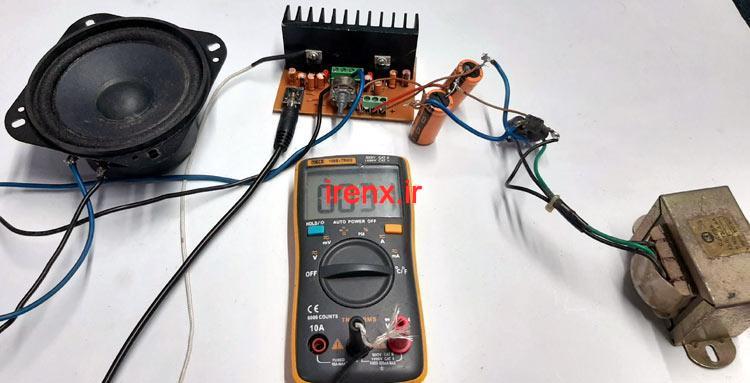

آموزش تست مدار آمپلی فایر
برای تست از موارد زیر استفاده میکینم :
- ترانسفورماتور 13-0-13
- بلندگو 4Ω 20W
- مولتی متر Meco 108B + TRMS به عنوان سنسور دما
- گوشی موبایل برای پخش موسیقی !

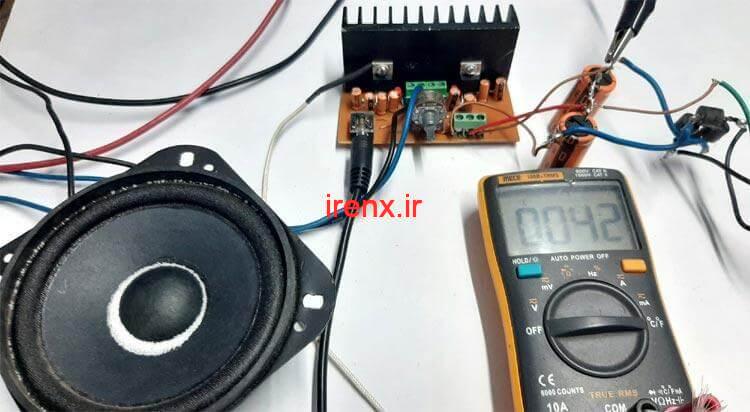

همانطور که در تصویر بالا میبینید ، ما سنسور دما مولتی متر را مستقیما بر روی هیت سینک آی سی قرار داده ایم. به تصویر توجه کنید، دمای اتاق در قبل آزمایش 31 درجه سانتی گراد بوده است.
از تصویر بالا میفهمید که نتایج کم و بیش عالی بوده و دمای IC در طی آزمایش از 50 درجه سانتیگراد فراتر رفته است.
