آموزش ایجاد موج مثلثی با آپ امپ LM358

سلام. آموزش ایجاد موج مثلثی با آپ آمپ LM358 (پروژه Op-amp) را آماده کردیم.

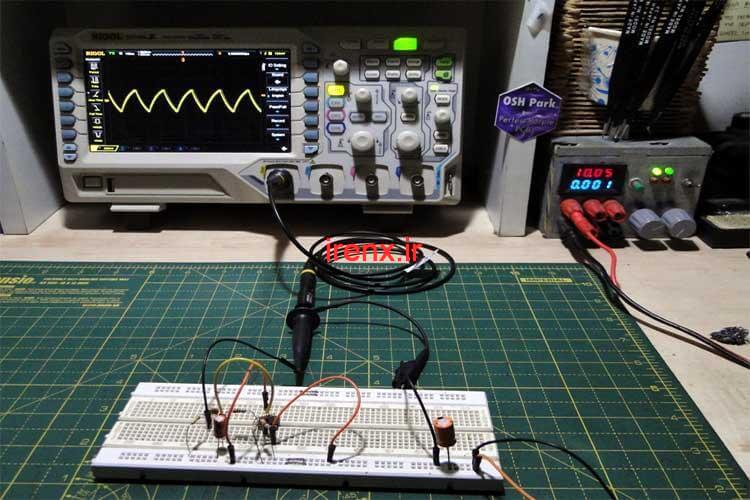

ایجاد موج مثلثی با آپ آمپ LM358

ایجاد موج مثلثی با آپ آمپ LM358

در این اموزش آپ آمپ به شما نشان خواهیم داد که چگونه میتوانید مدار مولد موج شکل مثلثی را با استفاده از Op-amp و چند قطعه ساده طراحی کرد. موج های مثلثی مانند رشته کوه هایی هستند که رو به بال میروند و پایین می آیند با یک شیب ثابت. از موج شکل مثلث برای پروژه هایی مثل کنترل کننده PWM ، آمپلی فایر و … استفاده میشود.

قطعات مورد نیاز

  1. آپ آمپ LM358
  2. مقاومت 1 کیلو اهم – سه عدد
  3. مقاومت 10 کیلو اهم
  4. مقاومت 100 کیلو اهم
  5. خازن سرامیکی 1nF
  6. خازن الکترولیتی 1uF

توضیحات Op-amp LM358

توضیحات Op-amp LM358

Op-amp ها با نام مقایسه کننده ولتاژ نیز شناخته می شود. وقتی ولتاژ ورودی غیر معکوس (+) از ولتاژ ورودی معکوس (-) بیشتر باشد ، خروجی آپ آمپ زیاد است. و اگر ولتاژ ورودی معکوس (-) از انتهای غیر معکوس (+) بالاتر باشد ، خروجی آن پایین است. LM358 یک تقویت کننده عملیاتی با نویز کم است که دارای دو مقایسه کننده ولتاژ مستقل در داخلش است. آپ آمپ LM358 میتواند در بسیاری از موارد به عنوان مقایسه کننده ، یکپارچه سازنده ، تقویت کننده ، تمایز دهنده و … استفاده شود.

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

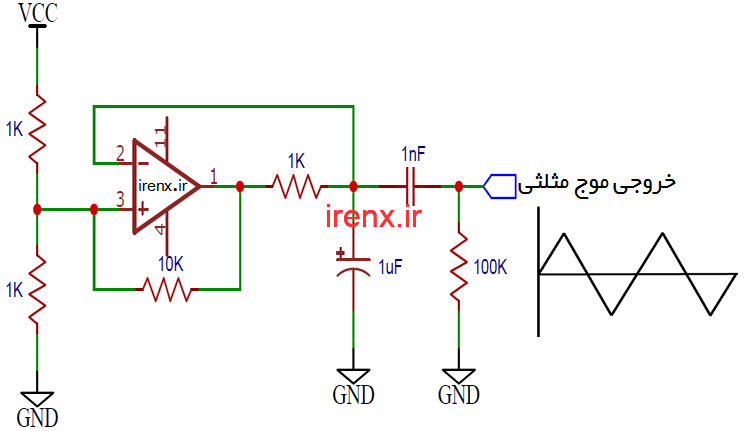

مدار مولد موج مثلثی با آپ آمپ LM358

مدار مولد موج مثلثی با آپ آمپ LM358



مقادیر مقاومت هیسترزیس و تقسیم کننده مقاومت را می توان برای افزایش یا کاهش فرکانس تغییر داد.

مطلب پیشنهادی:  اسیلاتور کولپیتس چیست؟ آموزش کامل نوسانگر کولپیتس
