تخلیه یا دشارژ خازن چیست؟ + فرمول و نمودار

تخلیه خازن به معنای آزاد کردن بار ذخیره شده در خازن است. بیایید به مثالی بپردازیم که در آن یک خازن تخلیه می شود.

ما یک خازن باردار با ظرفیت C فاراد را به صورت سری به مقاومت R وصل می کنیم.

سپس این ترکیب سری را با روشن کردن کلید فشاری مطابق شکل، اتصال کوتاه می کنیم.

مدار تخلیه خازن

به محض ایجاد اتصال کوتاه، خازن شروع به تخلیه می کند.

فرض کنید ولتاژ خازن در حالت شارژ کامل V ولت است. به محض اتصال کوتاه خازن، جریان الکتریکی تخلیه مدار – V/R آمپر خواهد بود.

اما پس از لحظه روشن شدن که در t = +0 است، جریان عبوری از مدار برابر است با:

جریان عبوری از خازن

طبق قانون ولتاژ کیرشهف، داریم:

قانون ولتاژ کیرشهف در مدار

با ترکیب هر دو طرف، عبارت زیر را خواهیم داشت:

ترکیب فرمول های تخلیه خازن

که در آن، A ثابت یکپارچگی است و در t = 0، v = V است.

محاسبه مقدار A

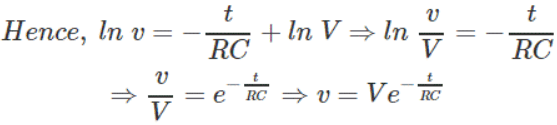

پس از محاسبه مقدار A، داریم:

همچنین اگر در مورد این مطلب سوالی داشتید در انتهای صفحه در قسمت نظرات بپرسید

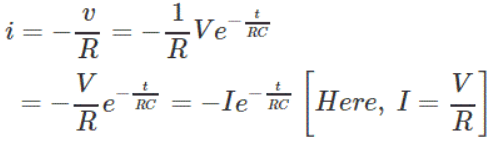

با KVL در مدار خواهیم داشت:

KVL در مدار

اگر این جریان و ولتاژ تخلیه را در نمودار رسم کنیم، به صورت زیر خواهد بود:

نمودار جریان و ولتاژ تخلیه

می بینیم که جریان و ولتاژ خازن به صورت نمایی از مقدار اولیه خود در هنگام تخلیه به صفر می رسند.
