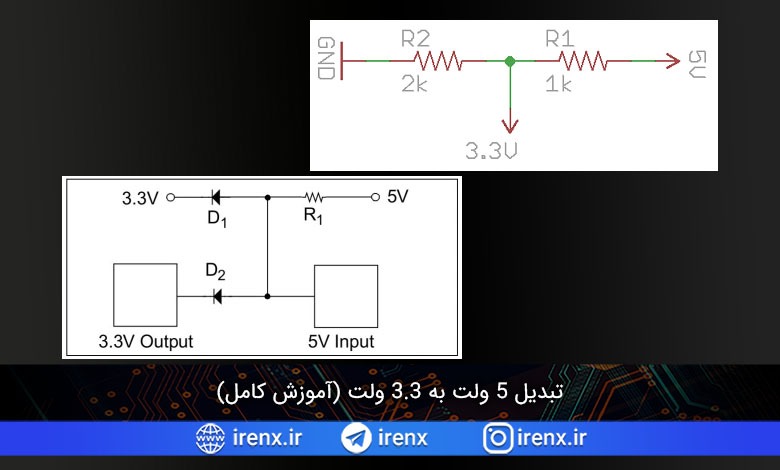

تبدیل 5 ولت به 3.3 ولت (آموزش کامل)

در این مقاله با نحوه تبدیل 5 ولت DC به 3.3 ولت DC آشنا میشویم. ما 4 روش را برای این تبدیل معرفی میکنیم که با استفاده از مقاومت، دیود زنر، رگولاتور و مبدیل سطح منطق هستند.

تبدیل 5 ولت به 3.3 با مقاومت

تقسیم کننده ولتاژ یک مدار ساده است که یک ولتاژ بزرگ را به یک ولتاژ کوچکتر کاهش می دهد.

با استفاده از 2 مقاومت و یک ولتاژ ورودی، می توانیم ولتاژ خروجی ایجاد کنیم که مقداری از ولتاژ ورودی است. در زیر می توانید فرمولی را مشاهده کنید که باید برای محاسبه مقاومت های مورد نیاز مدار خود استفاده کنید:

فرمول محاسبه خروجی تقسیم ولتاژ

در فرمول بالا ولتاژ ورودی ما یا همان VIN برابر 5 است.

ما اگر مقاومت R2 را 2 کیلو اهم در نظر بگیریم و مقاومت R1 را 1 کیلو اهم قرار بدهیم، ولتاژ خروجی یا همان Vout حدودا 3.3 ولت میشود.

بنابراین مدار ما برای تبدیل 5 ولت به 3.3 ولت با مقاومت به شکل زیر میشود:

5 ولت به 3.3 ولت

این روش برای سیگنال های ضعیف کار می کند، اما چندان قابل اعتماد نیست. استفاده از روش های بعدی بیشتر پیشنهاد میشود.

تبدیل 5 به 3.3 ولت با دیود زنر

برای جریان  های کم، می توانید از مدار زنر استفاده کنید، همانطور که در زیر نشان داده شده است. به خاطر داشته باشید که در ولتاژ 3.3 ولت، هر نیرویی که بار شما مصرف می کند، 50 درصد دیگر توسط آن مقاومت سری (مقاومت “ballast”) مصرف می شود. بنابراین اندازه آن را بر اساس آن اندازه بگیرید، و به خاطر داشته باشید که قانون اهم همچنان اعمال می شود. جریان زیاد و بیش از 1.7 ولت در مقاومت از بین می رود. همانطور که گفته شد، رگولاتورهای Zener فقط برای بارهای بسیار مناسب کوچک هستند و همچنین خیلی دقیق نیستند. ولتاژ واقعی به منحنی کاهش درجه حرارت دیود زنر بستگی دارد.

تبدیل 5 به 3.3 ولت با دیود زنر

تبدیل سطح منطق 5 ولت به 3.3 ولت با ترانزیستور

برای بارهای متوسط، می توانید از یک تنظیم کننده ولتاژ مانند Linear Technologies LT1086-3.3 استفاده کنید. به معنای واقعی کلمه صد ها مدل مختلف از رگولاتور های ولتاژ وجود دارند که این کار را برای شما انجام میدهند ما به عنوان نمونه LT1086-3.3 را مثال زدیم. توجه داشته باشید مقدار زیادی از بار شما در ترانزیستور داخل رگولاتور به گرما تبدیل میشود.

تبدیل سطح منطق 5 ولت به 3.3 ولت با ترانزیستور

تبدیل با مبدل سطح منطق دو جهته

برای بار های زیاد و نیازمند دقت بالا میتوانید از یک مبدل سطح منطقی دو جهته (LLC) استفاده کنید که ولتاژ را کاهش می دهد. این روش توصیه شده برای تراز کردن سیگنال‌های شیفتی است که به ارتباط با سرعت بالا نیاز دارند (ارتباط سریال با نرخ باود بالا، I2C، و …).

تبدیل با مبدل سطح منطق دو جهته

اگر در مورد این مطلب سوالی دارید در قسمت نظرات بپرسید

شما به سادگی سیگنال را با ولتاژ بالا به پایه های HV وصل می کنید و سیگنال را با ولتاژ پایین در طرف دیگر (LV) دریافت میکنید. با برد نشان داده شده در شکل بالا شما به 4 کانال دسترسی دارید.

4.3 (9 نفر)

برای دریافت مطالب جدید کانال تلگرام یا پیج اینستاگرام ما را دنبال کنید.

محمد رحیمی

محمد رحیمی هستم. سعی میکنم در آیرنکس مطالب مفید قرار بدهم. سوالات مربوط به این مطلب را در قسمت نظرات همین مطلب اعلام کنید. سعی میکنم در اسرع وقت به نظرات شما پاسخ بدهم.

11 نظر

  1. سلام جناب مهندس
    من میخوام رله ۵ ولتی رو به ۳.۳ ولت تبدیل کنم برای انجام پروژه با برد پیکو
    چطور میتونم اینکارو بکنم؟
    کدوم زوش مناسب هستش؟

    1. سلام عزیز
      اگر کم استفاده میشود میتوانید از مدار تقسیم ولتاژ استفاده کنید، چه نیازی به تبدیل ولتاژ برای برد پیکو دارید؟

    2. برای ساخت در باز کن کارتی که در دوره قرار دادین پرسیدم.
      و اینکه اگه مجبور باشم از رله 12 ولتی استفاده کنم بازم تقسیم مقاومت جوابگو هست؟

    3. تقسیم ولتاژ برای کم کردن ولتاژ هست اگر میخواهید ولتاژ بیشتر را کنترل کنید باید از ترانزیستور یا رله 3.3 ولت استفاده کنید

  2. سلام مهندس
    میخواستم ولتاژ 7.4 رو به 5 ولت تبدیل کنم چه مقاومت و به چه صورت قرار بدم

  3. سلام ایستاد عزیز، برد تبدیل 90 ولت دی سی به 12 ولت دی سی از چی استفاده کنم، نقشه و قطعات رو زحمتتون امکان داره، بفرمایید

  4. سلام
    یه باتری 3.7 ولت موبایل دارم میخوام برای یه وسیله ای استفاده کنم که دوتا باتری 1.2 ولت میخوره یعنی 2.4 ولت
    1- اینو چجوری باید تبدیل کرد؟ (3.7به2.4)
    2- 3.7 ولت به 1.2 ولت
    هرد مورد بالا برای راه اندازی آرمیچر هست.
    3- تبدیل 3.7 ولت به 3.6 ولت البته برای گوشی سیار تلفن هست که طبعا حساسه

    اینا رو چجوری تبدیل میشه کرد؟

    1. سلام عزیز
      برای مواردی که زیاد حساس نیست میتونید از مدار تقسیم ولتاژ استفاده کنید و برای موارد حساس میتونید از برد های تبدیل مثل 2596 استفاده کنید

  5. سلام

    در خصوص تبدیل با مبدل سطح 2 جهته ای سی هایی هم وجود دارند که می توان از انها استفاده کرد و به level shifter شهرت دارند.

    برد مبدل سطح بنام llc در بازار به چه اسمی شناخته می شود؟

    1. سلام عزیز
      ممنون از توجه شما
      در مورد مبدل سطح llc که فرمودید اطلاعی ندارم
