آموزش مدار ژول دزد (ساخت بوستر ولتاژ پایین)

مدار ژول دزد یک طراحی الکترونیکی ساده و هوشمند است که می‌تواند یک LED را با استفاده از یک باتری تقریباً تمام شده روشن کند. این پروژه نشان می‌دهد که چگونه قطعات پایه‌ای مانند ترانزیستور، سیم‌پیچ توروییدی و مقاومت می‌توانند با هم کار کنند تا ولتاژ ورودی پایین را به ولتاژ خروجی قابل استفاده افزایش دهند. با ساخت این مدار، می‌توانیم بررسی کنیم که چگونه انرژی یک باتری تقریباً خالی می‌تواند به شکل مؤثر استفاده شود بدون اینکه انرژی آن هدر برود. مدار Joule Thief یک بوستر ولتاژ ساده است که از یک سیم‌پیچ توروییدی، یک ترانزیستور NPN و یک مقاومت برای استخراج توان از باتری‌های تقریباً خالی استفاده می‌کند. این پروژه برای درک عملیاتی نحوه سوئیچینگ القایی، افزایش ولتاژ و طراحی انرژی‌کارآمد بسیار مناسب است.

برای درک عمیق‌تر مفاهیم مبدل‌های بوست، شامل عملیات سوئیچینگ، اصول طراحی و ملاحظات کارایی، به منبع “Switching Boost Regulator: Design Basics and Efficiency” مراجعه کنید. این منبع توضیحات واضحی درباره عملکرد رگولاتورهای سوئیچینگ و چگونگی دستیابی به افزایش ولتاژ به شکل کارآمد در مدارهای عملی ارائه می‌دهد.

مدار ژول دزد چیست

مدار ژول دزد یک مبدل بوست کوچک و انرژی‌کارآمد است که برای استخراج توان قابل استفاده از منابع ولتاژ بسیار پایین مانند باتری‌های «تمام شده» یا تقریباً خالی طراحی شده است. این مدار از یک ترانزیستور، یک مقاومت و یک سیم‌پیچ توروییدی با دو پیچش استفاده می‌کند تا ولتاژ ورودی پایین را افزایش داده و پالس‌های ولتاژ بالا تولید کند. این پالس‌ها به اندازه کافی قوی هستند تا دستگاه‌هایی مانند LED را روشن کنند، حتی زمانی که ولتاژ باتری برای راه‌اندازی مستقیم آن‌ها کافی نیست.

مکانیزم کاری مدار ژول دزد بر پایه سوئیچینگ سریع است، به طوری که ترانزیستور بارها در هر ثانیه روشن و خاموش می‌شود و انرژی را در سیم‌پیچ ذخیره و آزاد می‌کند. این مدار ساده به طور گسترده برای نمایش برداشت انرژی، سوئیچینگ القایی و استفاده بهینه از توان استفاده می‌شود و به همین دلیل در الکترونیک سرگرمی، آموزش و کاربردهای روشنایی کم‌مصرف محبوب است. این مدار Joule Thief با تورویید از طریق نوسان خودپایدار عمل می‌کند و ترانزیستور را هزاران بار در ثانیه بین حالت هدایت و قطع سوئیچ می‌کند.

اجزای مدار ژول دزد: فهرست کامل قطعات

مدار ژول دزد دارای مجموعه‌ای حداقلی از قطعات الکترونیکی است که به راحتی قابل تهیه و مونتاژ هستند. جدول زیر جزئیات هر قطعه و کاربرد آن در مدار را توضیح می‌دهد.

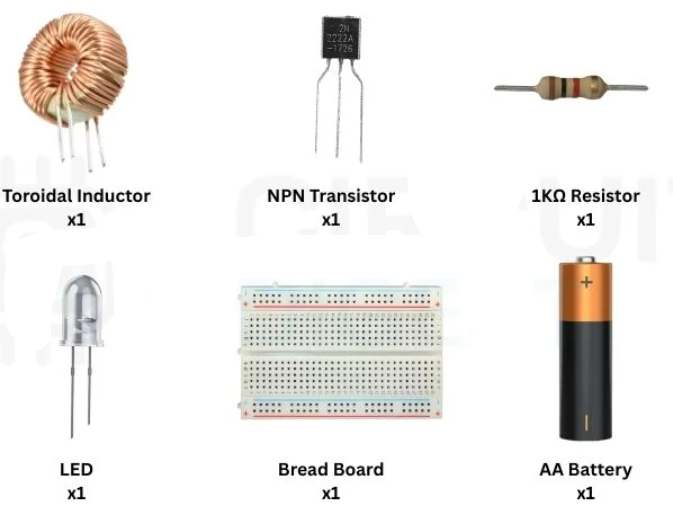

این تصویر تمامی اجزای مدار ژول دزد لازم برای ساخت را نشان می‌دهد. شامل یک سلف توروییدی برای ذخیره انرژی، ترانزیستور NPN برای سوئیچینگ با سرعت بالا، مقاومت 1 kΩ برای کنترل جریان پایه، LED به عنوان بار، باتری AA به عنوان منبع ولتاژ پایین و برد بورد برای نمونه‌سازی و تست آسان مدار است. برای اطلاعات بیشتر درباره ترانزیستور NPN و عملکرد آن، مقاله “NPN Transistors” را مطالعه کنید.

مدار ژول دزد: توضیح شماتیک

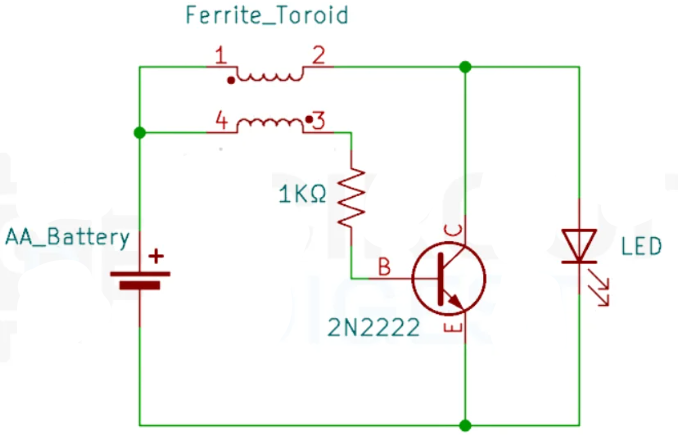

نمودار مدار ژول دزد نشان می‌دهد که چگونه ترانزیستور، مقاومت، LED و دو پیچش روی تورویید به هم متصل می‌شوند. این نمودار به وضوح نشان می‌دهد که چگونه مدار Joule Thief ولتاژ پایین باتری را افزایش داده و LED را روشن می‌کند.

در این شماتیک، مؤلفه اصلی مدار Joule Thief با تورویید است، جایی که هسته توروییدی دو پیچش دارد: پیچش اولیه (1 و 2) برای جریان عبوری و پیچش بازخورد (3 و 4) برای سوئیچینگ سریع. این چینش به شما کمک می‌کند تا درک کنید چگونه سیم‌پیچ‌ها و ترانزیستور با هم کار می‌کنند تا ولتاژ را به شکل مؤثر از یک باتری تقریباً خالی افزایش دهند. این نمودار مدار Joule Thief رابطه حیاتی بین قطعات را نشان می‌دهد.

نمودار سیم‌کشی Joule Thief: راهنمای مونتاژ عملی

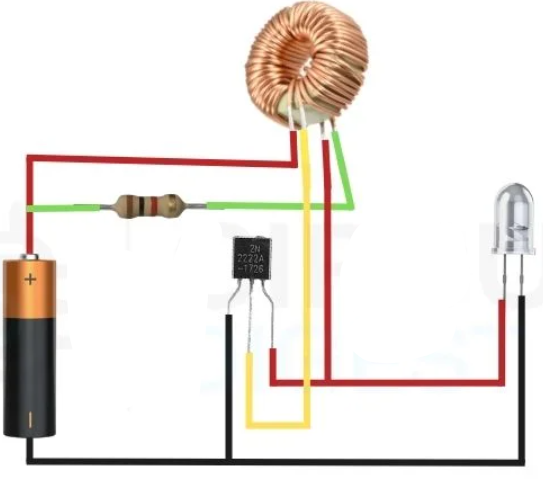

این نمودار سیم‌کشی اجرای عملی مدار Joule Thief با تورویید را نشان می‌دهد و اتصالات سیم‌پیچ‌ها به وضوح متمایز شده‌اند. سیم پیچ اولیه که جریان اصلی را از باتری عبور می‌دهد با سیم قرمز مشخص شده است، در حالی که سیم پیچ بازخورد (سوئیچینگ) که جریان پایه ترانزیستور را تأمین می‌کند با سیم زرد نشان داده شده است. تعامل صحیح بین این دو سیم پیچ، سوئیچینگ سریع ترانزیستور و افزایش ولتاژ برای روشن کردن LED از باتری کم‌ولتاژ را امکان‌پذیر می‌سازد.

اصل عملکرد مدار ژول دزد

درک عملکرد مدار ژول دزد نیازمند بررسی تعاملات الکترومغناطیسی بین سیم‌پیچ‌های توروییدی و رفتار سوئیچینگ ترانزیستور است. مدار ژول دزد از یک سیم‌پیچ توروییدی با دو پیچش استفاده می‌کند:

1. سیم‌پیچ اولیه – جریان اصلی را از باتری عبور می‌دهد
2. سیم‌پیچ بازخورد (سوئیچینگ) – سوئیچینگ ترانزیستور را کنترل می‌کند

هر دو سیم‌پیچ با هم کار می‌کنند تا یک مبدل بوست خودنوسان ایجاد کنند.

مرحله 1: جریان در سیم‌پیچ اولیه جریان می‌یابد

وقتی باتری متصل می‌شود، جریان کمی از سیم‌پیچ اولیه عبور می‌کند و سپس از طریق مقاومت به پایه ترانزیستور می‌رود. این عمل باعث می‌شود ترانزیستور کمی روشن شود و جریان از آن عبور کند. میدان مغناطیسی در سیم‌پیچ اولیه به دلیل جریان جاری در تورویید شروع به شکل‌گیری می‌کند.

مرحله 2: فعال شدن سیم‌پیچ بازخورد ترانزیستور را تحریک می‌کند

با افزایش میدان مغناطیسی در اطراف سیم‌پیچ اولیه، ولتاژی در سیم‌پیچ بازخورد القا می‌شود. این فرآیند به دلیل القای متقابل رخ می‌دهد. ولتاژ القا شده به ترانزیستور منتقل می‌شود و جریان پایه افزایش می‌یابد.

در نتیجه، ترانزیستور بیشتر روشن می‌شود و جریان بیشتری از سیم‌پیچ اولیه عبور می‌کند. این حالت، بازخورد مثبت نامیده می‌شود و ترانزیستور را به هدایت کامل وادار می‌کند.

مرحله 3: رسیدن هسته به اشباع مغناطیسی

با ادامه جریان از طریق سیم‌پیچ اولیه، میدان مغناطیسی در هسته توروییدی افزایش می‌یابد تا جایی که هسته فرایت قادر به ذخیره جریان مغناطیسی بیشتر نباشد. این حالت به عنوان اشباع مغناطیسی شناخته می‌شود.

هنگامی که هسته به اشباع رسید، ولتاژ القا شده در سیم‌پیچ بازخورد به شدت کاهش می‌یابد و جریان پایه ترانزیستور از بین می‌رود. در نتیجه، ترانزیستور به‌طور ناگهانی خاموش می‌شود.

مرحله 4: فروپاشی میدان مغناطیسی و پالس ولتاژ بالا

وقتی ترانزیستور خاموش می‌شود، جریان عبوری از سیم‌پیچ اولیه به طور ناگهانی قطع می‌شود.

اما القاگرها در برابر تغییر ناگهانی جریان مقاومت می‌کنند، بنابراین میدان مغناطیسی به سرعت فرو می‌ریزد و در سیم‌پیچ اولیه ذخیره شده است.

این فروپاشی باعث ایجاد پالس ولتاژ بالایی در سیم‌پیچ اولیه می‌شود. این پالس بسیار بیشتر از ولتاژ اولیه باتری است و برای روشن کردن LED کافی است.

مرحله 5: آغاز دوباره نوسان

پس از خاموش شدن ترانزیستور، جریان از سیم‌ پیچ اولیه متوقف می‌شود و میدان مغناطیسی در تورویید به صفر می‌رسد. سپس جریان کمی دوباره از سیم‌پیچ عبور کرده و از طریق مقاومت به پایه ترانزیستور می‌رود و چرخه سوئیچینگ بعدی آغاز می‌شود.

این عمل تکراری باعث می‌شود سیم‌پیچ‌های اولیه و بازخورد به طور مداوم ترانزیستور را با فرکانس بالا روشن و خاموش کنند. فرکانس بین صدها تا هزاران بار در ثانیه است که پالس‌های ولتاژ سریع تولید می‌کند و LED را روشن نگه می‌دارد.

شبیه‌سازی مدار ژول دزد: نمایش بصری عملکرد

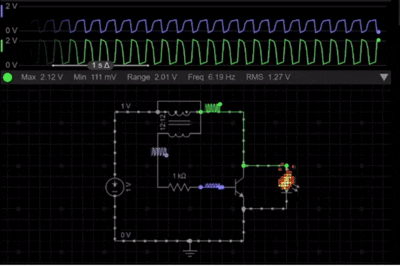

شبیه‌سازی مدار ساده ژول دزد نشان می‌دهد که چگونه یک باتری کم‌ولتاژ قادر است LED را با استفاده از سوئیچینگ سریع و افزایش ولتاژ روشن کند. در ابتدا جریان از سیم‌پیچ اولیه عبور کرده و ترانزیستور روشن می‌شود. سپس سیم پیچ بازخورد جریان پایه را تقویت می‌کند که منجر به نوسان سریع می‌شود. این شبیه‌سازی اصول کاری مدار Joule Thief را در زمان واقعی نمایش می‌دهد.

همان‌طور که در شبیه‌سازی شماتیک ژول دزد دیده می‌شود، وقتی هسته مغناطیسی به اشباع رسید، ترانزیستور خاموش می‌شود و انرژی مغناطیسی ذخیره‌شده فرو می‌ریزد، که باعث ایجاد پالس ولتاژ بالایی در سیم‌پیچ اولیه می‌شود. این پالس ولتاژ برای روشن کردن LED کافی است، حتی زمانی که ولتاژ باتری بسیار پایین است.

چرخه مداوم روشن و خاموش شدن در شبیه‌سازی به وضوح دیده می‌شود و ماهیت خودنوسان مدار Joule Thief و توانایی آن در افزایش مؤثر ولتاژ از منابع ضعیف را اثبات می‌کند.

نمایش عملی عملکرد: شواهد ویدیویی

این نمایش عملی رفتار واقعی مدار ژول دزد را نشان می‌دهد. LED زمانی که به باتری کم‌ولتاژ به طور مستقیم متصل می‌شود روشن نمی‌شود، اما زمانی که از طریق مدار ژول دزد متصل شود، روشن می‌شود. این اتفاق به دلیل سوئیچینگ سریع و افزایش ولتاژ با استفاده از سیم‌پیچ توروییدی رخ می‌دهد. این نمایش توانایی مدار در استفاده از انرژی باتری‌های ضعیف را تأیید می‌کند.

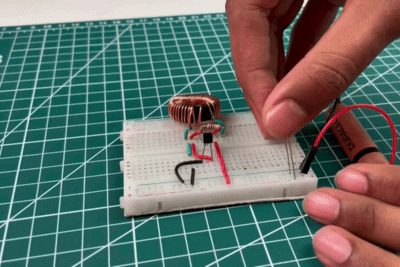

وقتی LED مستقیماً به باتری ضعیف متصل است، روشن نمی‌شود. دلیل آن این است که ولتاژ باتری برای عبور جریان از LED کافی نیست، اگرچه باتری هنوز مقداری انرژی دارد. این مشاهده محدودیت منابع کم‌ولتاژ را نشان می‌دهد و پایه استفاده از مدار Joule Thief را که ولتاژ را افزایش می‌دهد و LED را حتی از یک باتری ضعیف روشن می‌کند، ایجاد می‌کند.

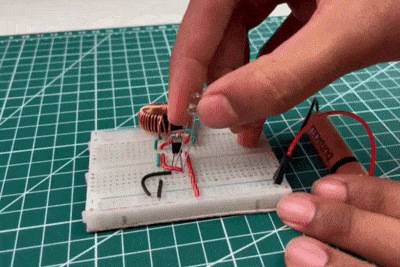

وقتی LED از طریق مدار Joule Thief با تورویید متصل می‌شود، حتی با همان باتری کم‌ولتاژ روشن می‌شود. دلیل آن این است که مدار با سوئیچینگ سریع ترانزیستور و ذخیره انرژی در سیم‌پیچ توروییدی ولتاژ باتری را افزایش می‌دهد. فروپاشی میدان مغناطیسی پالس‌های ولتاژ بالایی تولید می‌کند که برای روشن کردن LED کافی است. این نتیجه به وضوح کارایی مدار Joule Thief در استخراج و استفاده از انرژی باقی‌مانده باتری‌های ضعیف را نشان می‌دهد.

کاربردهای عملی مدارهای Joule Thief

• روشن کردن LED از باتری‌های ضعیف – می‌تواند یک LED را حتی زمانی روشن کند که ولتاژ باتری برای استفاده عادی کافی نیست.
• پروژه‌های برداشت انرژی – برای استخراج انرژی باقی‌مانده از سلول‌های نیمه‌خالی مفید است.
• چراغ‌های اضطراری قابل حمل – می‌تواند در چراغ‌قوه‌های کوچک برای افزایش عمر باتری استفاده شود.
• آموزش و الکترونیک سرگرمی – به دانشجویان کمک می‌کند تا سوئیچینگ القایی، نوسان و افزایش ولتاژ را درک کنند.
• مدارهای سنسور کم‌مصرف – می‌تواند سنسورها یا مدارهای کوچکی که به ولتاژ کمی بالاتر نیاز دارند را تغذیه کند.
• نمایش تست باتری – به‌صورت تصویری نشان می‌دهد چه میزان انرژی در باتری‌های «تمام شده» باقی مانده است.

جایگزین‌های مدار Joule Thief

• مدار Joule Thief سوپرشارژ شده: بازدهی بالاتر (بیش از 80٪) نسبت به دیگر انواع مدارهای Joule Thief با بازدهی 40-60٪.
• مبدل‌های Buck-Boost: برای کاربردهای قوی‌تر با خروجی ولتاژ منفی از ولتاژ ورودی استفاده می‌شوند.
• ضریب‌کننده ولتاژ: ولتاژ AC کم‌تر را به ولتاژ DC بالاتر تبدیل می‌کند.
• توپولوژی Split-pi: مبدل‌های DC-DC با قابلیت دوطرفه که از MOSFET استفاده می‌کنند و برای سیستم‌های ترمز احیاکننده مناسب هستند.

مزایا و معایب مدار Joule Thief

محدودیت‌های فنی مدار Joule Thief

• توان خروجی پایین: مدار تنها توان کمی ارائه می‌دهد و برای بارهای کم‌مصرف مانند LED مناسب است.
• تنظیم ضعیف ولتاژ: ولتاژ خروجی تنظیم‌شده نیست و به صورت پالس‌های ولتاژ بالا ظاهر می‌شود که برای دستگاه‌های حساس مناسب نیست.
• بازده پایین در بارهای بالا: بازده به‌طور قابل توجهی کاهش می‌یابد هنگام تلاش برای راه‌اندازی جریان بالا یا چندین بار.
• ظرفیت جریان محدود: مدار می‌تواند ولتاژ را افزایش دهد اما نمی‌تواند جریان بالایی ارائه دهد.
• حساسیت قطعات: عملکرد بسیار به نوع ترانزیستور، پیچش سیم‌پیچ و جنس هسته بستگی دارد.
• EMI و نویز: سوئیچینگ سریع می‌تواند نویز الکتریکی و تداخل الکترومغناطیسی ایجاد کند.

پرسش‌های متداول درباره مدار Joule Thief

1. حداقل ولتاژ باتری مورد نیاز چقدر است؟
   مدار معمولاً می‌تواند با ولتاژ 0.8V نیز کار کند، بسته به قطعات استفاده شده.
2. چرا به آن “Joule Thief” می‌گویند؟
   زیرا انرژی باقی‌مانده (ژول) از باتری‌های ضعیف یا «تمام شده» را «می‌دزدد» و دوباره قابل استفاده می‌کند.
3. چرا از هسته توروییدی استفاده می‌شود؟
   تورویید کمک می‌کند تا کوپلینگ مغناطیسی قوی بین دو پیچش ایجاد شود و فرآیند سوئیچینگ کارآمد گردد.
4. آیا می‌توان از هر ترانزیستور NPN استفاده کرد؟
   اکثر ترانزیستورهای NPN عمومی مانند 2N3904، BC547 یا 2N2222 قابل استفاده هستند.
5. چگونه مدار ولتاژ را افزایش می‌دهد؟
   از ترانزیستور و یک سیم‌پیچ دو پیچشی برای ذخیره انرژی در میدان مغناطیسی استفاده می‌کند و وقتی ترانزیستور خاموش می‌شود، آن را به صورت پالس‌های ولتاژ بالا آزاد می‌کند.
6. چرا مدار به‌طور خودکار نوسان می‌کند؟
   زیرا سیم‌پیچ بازخورد سیگنالی ارسال می‌کند که ترانزیستور را سریع روشن و خاموش می‌کند و یک چرخه نوسان خودپایدار ایجاد می‌کند.
7. آیا مدار Joule Thief می‌تواند باتری‌ها را شارژ کند؟
   به طور مستقیم خیر. مدار ولتاژ را افزایش می‌دهد اما جریان را تنظیم نمی‌کند، بنابراین بدون تغییر مناسب برای شارژ باتری مناسب نیست.
8. دامنه فرکانس عملیاتی معمولی مدار Joule Thief چقدر است؟
   مدارها معمولاً در فرکانس نوسانی بین 50 تا 500 kHz کار می‌کنند که عمدتاً تحت تأثیر نوع هسته تورویید، تعداد دور سیم‌پیچ، مشخصات ترانزیستور و بار اعمال‌شده قرار دارد.
