معرفی انواع مقاومت به صورت کامل

در این مقاله انواع مقاومت را معرفی میکنیم. در اینجا منظور ما از مقاومت، قطعه مقاومت است.  مقاومت الکتریکی یک بحث دیگر است که میتوانید در مورد آن نیز مطالعه انجام دهید: مقاومت الکتریکی و قانون اهم

مقاومت چیست؟

مقاومت یک جزء غیرفعال در مدار است که در برابر جریان الکتریکی مقاومت می کند. انواع مختلفی از مقاومت ها وجود دارد. این مقاومت ها از نظر ساختار، ظرفیت اتلاف توان و تحمل پارامترهای مختلف (مانند دما و نور) متفاوت هستند. هر نوع مقاومت موارد استفاده و مزایای خاص خود را دارد که آنها را به اجزای ضروری در کاربردهای مختلف الکترونیکی تبدیل می کند. انواع مقاومت ها عبارتند از:

• مقاومت ترکیب کربن
• ترمیستور
• مقاومت زخم سیم
• مقاومت فیلم فلزی
• مقاومت فیلم کربن
• مقاومت متغیر
• واریستور
• مقاومت وابسته به نور

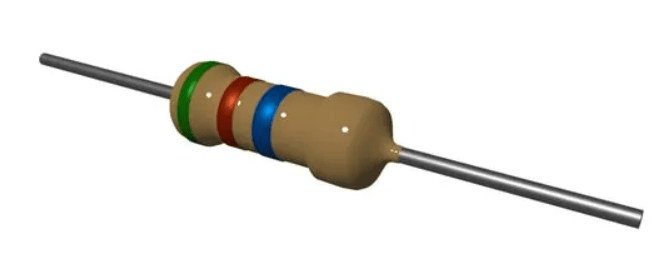

مقاومت ترکیب کربن

مقاومت ترکیب کربن (مقاومت کربنی) یک مقاومت رایج است. این مقاومت ها کم هزینه بوده و ساخت آنها آسان است. مقاومت های کربنی عمدتاً از ترکیب خاک رس کربنی ساخته شده اند که با یک بدنه پلاستیکی پوشانده شده است.

مزیت اصلی این مقاومت ها در دسترس بودن، کم هزینه بودن و بسیار بادوام بودن آنهاست. این مقاومت ها همچنین در طیف گسترده ای از مقادیر، از 1 اهم  تا 22 مگا اهم موجود هستند.

عیب اصلی مقاومت های ترکیب کربنی این است که بسیار حساس به دما هستند. محدوده تحمل مقاومت مقاومت ترکیب کربن از 5± تا 20 ± درصد است. این نوع مقاومت به دلیل عبور جریان الکتریکی از یک ذره کربن به ذرات دیگر، تمایل به تولید صدای الکتریکی دارد.

در جایی که هزینه کم، معیار اصلی طراحی مدار است تا عملکرد کامل آن، معمولاً از این مقاومت ها استفاده می شود. مقاومت های کربنی با نوار رنگی متفاوت بر روی بدنه استوانه ای خود ارائه می شوند. این نوارهای رنگی کدی برای مقادیر مقاومت ها به همراه محدوده تحمل آنها هستند. میتوانید تشخیص مقاومت با رنگ را مشاهده کنید.

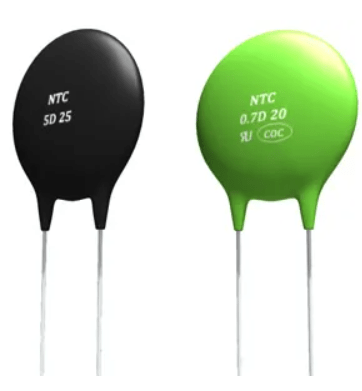

ترمیستور

واژه ترمیستور به معنای مقاومت حرارتی است. یعنی مقدار مقاومت آن با تغییر دما تغییر می کند. اکثر ترمیستورها دارای ضریب دمایی منفی هستند که به این معنی است که با افزایش دما، مقاومت آن کاهش می یابد. اینها معمولاً از مواد نیمه هادی ساخته می شوند. مقاومت تا چند مگا اهم را می توان از ترمیستورها بدست آورد. این مقاومت ها با دما مقاومت خود را تغییر می دهند. دو نوع وجود دارد: ترمیستور NTC (ضریب دمای منفی) که با افزایش دما مقاومت را کاهش می دهد و ترمیستور PTC (ضریب دمای مثبت) که با افزایش دما مقاومت را افزایش می دهد.

آنها برای تشخیص تغییرات دمایی کوچک استفاده می شوند، هنگامی که تغییر دما وجود دارد، هر چند کوچک، تغییر زیادی در مقدار مقاومت ایجاد می شود.

برای کسب اطلاعات بیشتر، ترمیستور چیست را بخوانید.

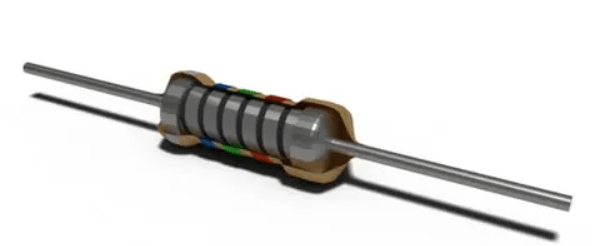

مقاومت فیلم کربنی یا فلزی

مقاومت با استفاده از رسوب یک لایه نازک از یک ماده رسانا مانند کربن خالص یا فلز بر روی یک هسته عایق ساخته می شود. مقدار مقاومت مورد نظر مقاومت فیلم فلزی یا مقاومت فیلم کربنی را می توان به راحتی با برش دادن لایه ضخامت یا با برش شیارهای مارپیچ با گام مناسب در طول آن بدست آورد.

درپوش فلزی در هر دو سر مقاومت نصب شده است. کلاهک ها با فیلم رسانا یا شیارهای مارپیچ در تماس هستند. سیم سربی به سرپوش های انتهایی جوش داده می شود. مقاومت فیلم فلزی یا مقاومت فیلم کربنی را می توان تا مقدار 10000 مگا اهم ساخت و اندازه این نوع مقاومت بسیار کوچکتر از مقاومت سیمی است. این مقاومت ها به دلیل ویژگی های ساختاری خود، کاملا غیر القایی هستند.

مقاومت‌های فیلم کربنی نسبت به مقاومت‌های موجود در یک فیلم فلزی، تحمل‌های کمتر و مقادیر کمتری از مقاومت الکتریکی دارند. با این حال، فیلم کربن دارای یک ضریب دمایی خفیف مقاومت است که برای مدارهای الکترونیکی خاص بسیار مفید است.

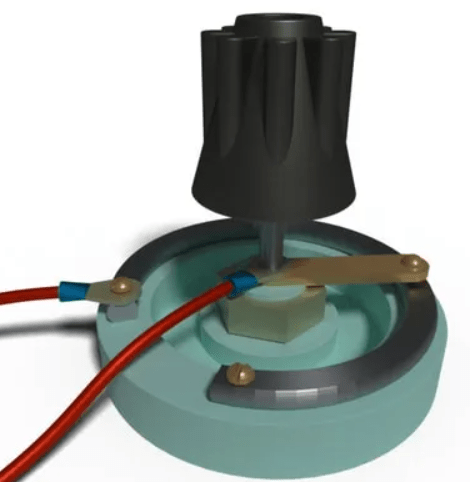

مقاومت متغیر

این مقاومت ها که به عنوان پتانسیومتر یا رئوستات نیز شناخته می شوند، مقاومت قابل تنظیمی را ایجاد می کنند. آنها معمولاً در کنترل صدا و مدارهای تنظیم استفاده می شوند. مقاومت متغیر به این معنی است که مقدار مقاومت آن قابل تنظیم است (شبیه به پتانسیومتر). یک شفت چرخان و یک لغزنده در این مقاومت وجود دارد. اساساً یک میله یا سیم پیچ نیم دایره ای مقاومتی وجود دارد و با تغییر مکان لغزنده، طول موثر عنصر مقاومتی را تغییر می دهیم و در نتیجه مقاومت تغییر می کند. یک نمونه از این مقاومت ها رئوستا است.

مقاومت متغیر یا رئوستا همچنین می تواند یک نوع لغزشی خطی باشد که در آن تماس لغزنده روی عنصر مقاومتی به صورت خطی برای تنظیم مقاومت موثر مقاومت حرکت می کند.

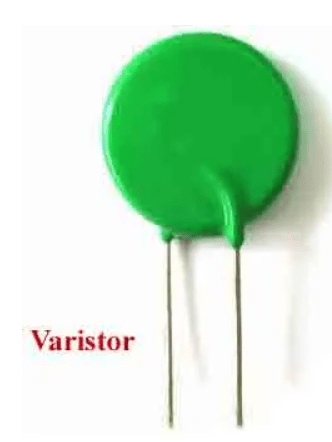

مقاومت غیر خطی یا وریستور

مقاومت غیرخطی به عنوان وریستور نیز شناخته می شوند. آنها به دلیل داشتن منحنی خصوصیات غیرخطی V-I محبوب هستند. یعنی مقاومت آن یکنواخت نیست و از قانون اهم تبعیت نمی کند. آنها از موادی مانند کاربید سیلیکون، اکسید روی ساخته شده اند.

سه نوع وریستور وجود دارد:

1. وریستور نوع دیسک کاربید سیلیکون
2. وریستور نوع میله کاربید سیلیکون
3. وریستور نوع اکسید روی

برای کسب اطلاعات بیشتر، وریستور چیست را بخوانید.

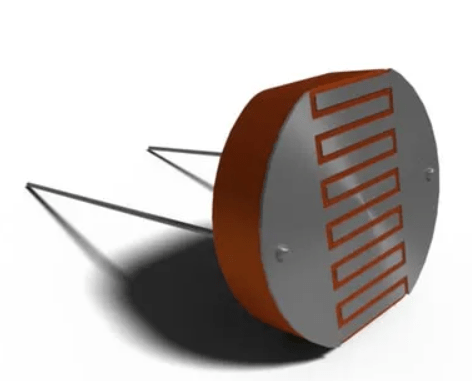

مقاومت وابسته به نور

این مقاومت ها که به مقاومت های وابسته به نور (LDR) نیز معروف هستند، مقاومت خود را بر اساس شدت نور تغییر می دهند. آنها در کاربردهای حسگر نور مانند سیستم های روشنایی خودکار استفاده می شوند. مقاومت وابسته به نور (LDR) بسته به شدت نوری که روی آن می‌تابد، از نظر مقاومت تغییر میکند. این مقاومت از سولفید کادمیوم ساخته شده است که حاوی تعداد کمی الکترون در صورت عدم روشنایی است.

هنگامی که یک پرتو نور بر روی آن می افتد، الکترون ها خارج می شوند و در نتیجه رسانایی آن افزایش می یابد. از این رو، هنگامی که نور بر روی آن می افتد، مقاومت کم و در تاریکی مقاومت بالایی ارائه می دهد.

برای کسب اطلاعات بیشتر، LDR چیست را بخوانید.

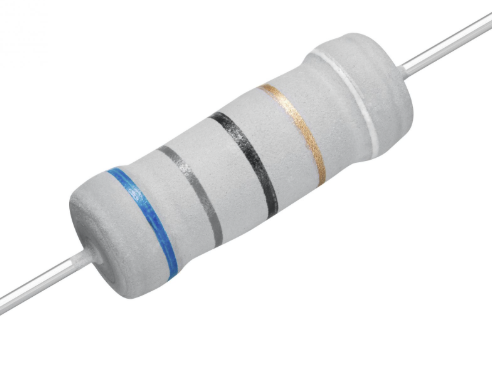

مقاومت فیوزی

این مقاومت ها هم به عنوان یک مقاومت و هم به عنوان فیوز عمل می کنند. آنها برای محافظت از مدارها با شکستن مدار در صورت تجاوز جریان از حد معینی طراحی شده اند. مقاومت های ذوبی، مقاومت های تخصصی هستند که هم به عنوان مقاومت و هم به عنوان فیوز عمل می کنند. آنها برای محافظت از مدارها با شکستن مدار در صورت تجاوز جریان از حد معینی طراحی شده اند.

5 سوال متداول درباره انواع مقاومت های الکترونیکی

1. مقاومت الکترونیکی چیست و چه کاربردی دارد؟
مقاومت یکی از پرکاربردترین قطعات الکترونیکی است که برای کنترل جریان و تقسیم ولتاژ در مدارها استفاده می‌شود. انواع مقاومت‌ها بسته به جنس و ساختارشان در پروژه‌های مختلف به کار می‌روند.

2. چه انواعی از مقاومت وجود دارد؟
مقاومت‌ها به دو دسته کلی تقسیم می‌شوند: مقاومت ثابت (کربنی، فلزی، سیمی، لایه‌ای) و مقاومت متغیر (پتانسیومتر، ترمیستور، LDR). هرکدام برای شرایط خاصی مانند تنظیم ولتاژ، کنترل نور یا تغییر دما کاربرد دارند.

3. تفاوت مقاومت کربنی و فلزی چیست؟
مقاومت‌های کربنی ارزان‌تر هستند و برای مدارهای ساده به کار می‌روند، اما دقت پایین‌تری دارند. در مقابل، مقاومت‌های فلزی پایداری و دقت بالاتری دارند و بیشتر در مدارات حساس و دقیق استفاده می‌شوند.

4. مقاومت‌های متغیر چه زمانی استفاده می‌شوند؟
زمانی که نیاز به تنظیم جریان یا ولتاژ به صورت دستی وجود داشته باشد، از مقاومت متغیر استفاده می‌شود. به عنوان مثال، ولوم صدای رادیو یا تنظیم نور چراغ مطالعه با پتانسیومتر انجام می‌شود.

5. کد رنگی مقاومت‌ها چگونه خوانده می‌شود؟
روی بدنه اکثر مقاومت‌های ثابت، حلقه‌های رنگی وجود دارد که مقدار مقاومت و درصد خطا را نشان می‌دهد. هر رنگ معادل یک عدد مشخص است و با کنار هم قرار دادن آن‌ها، مقدار مقاومت محاسبه می‌شود.

تفاوت انواع مقاومت چیست؟

مقاومت ها از نظر مقدار مقاومت، نوع مقاومت و شرایط تغییر مقاومت با هم تفاوت دارند.

کدام مقاومت محبوب تر است؟

محبوب ترین نوع مقاومت، نوع فیبر کربن است.

شناخت انواع مقاومت الکترونیکی و کاربرد آن‌ها برای هر فردی که وارد دنیای برق و الکترونیک می‌شود ضروری است. انتخاب درست مقاومت، باعث افزایش دقت، پایداری و طول عمر مدار می‌شود. درک تفاوت بین مقاومت‌های ثابت و متغیر به شما کمک می‌کند تا پروژه‌های خود را حرفه‌ای‌تر و با راندمان بالاتر طراحی کنید.
