رنگ مقاومت ها (خواندن رنگ های مقاومت – آموزش کامل)

سلام. مفهوم رنگ های مقاومت (آموزش کامل محاسبه مقدار مقاومت از روی رنگ به همراه مثال) را آماده کردیم. پیشنهاد میکنم قبل از خواندن ادامه مطلب، مقاله مقاومت چیست را بخوانید.

رنگ مقاومت (روش پیشنهادی)

دو نوع کد رنگی در مقاومت کربنی استفاده می شود:

  1. کد گذاری رنگ عمومی
  2. کد گذاری رنگ دقیق

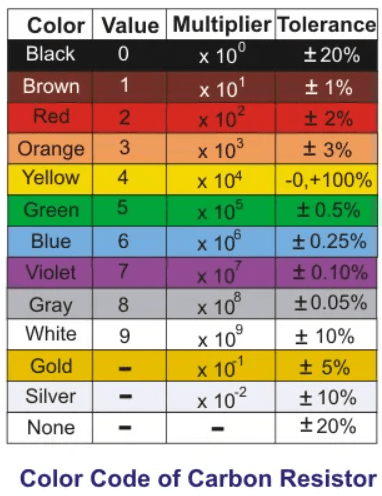

در تصویر زیر، جدول کد گذاری رنگ های مقاومت را مشاهده میکنید.

جدول کد رنگی در مقاومت

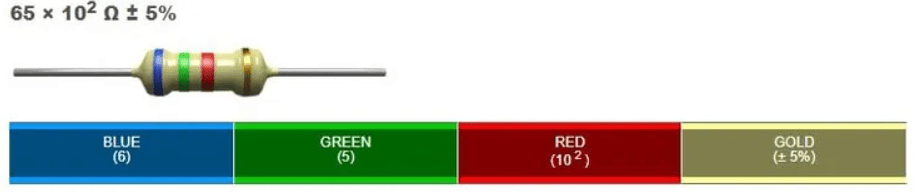

کد گذاری رنگ عمومی دارای چهار باند رنگی است و در مقاومت هایی که دارای تحمل ± 5% یا بیشتر هستند استفاده می شود. در اینجا، دو باند رنگی اول بخش عددی مقدار مقاومت را نشان می‌ دهند. باند سوم ضریب است. برای دقت (تولرانس) از باند چهارم استفاده می شود.

محاسبه رنگ مقاومت 4 باند

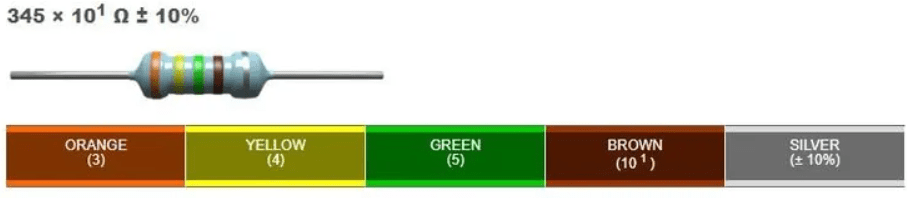

کد گذاری رنگ دقیق دارای پنج نوار رنگی برای نشان دادن مقدار مقاومت است. تنها تفاوت با کد گذاری رنگ عمومی این است که در اینجا سه ​​باند اول مقدار عددی، باند چهارم نشان دهنده ضریب و آخرین باند رنگ نشان دهنده تحمل است. کد گذاری رنگ دقیق در جایی استفاده می شود که دقت کمتر از ± 2٪ باشد.

محاسبه مقدار مقاومت 5 باند

رنگ مقاومت ها (روش جایگزین)

رنگ های روی مقاومت در واقع کد هایی هستند که به ما کمک میکنند بدون استفاده از اهم متر مقدار ظرفیت خازن را بفهمیم. در صورتی که میخواهید یک اهم متر را خودتان بسازید پروژه زیر را ببینید :

برای شناسایی مقدار مقاومت می توان از فرمول زیر استفاده کرد :

R= { (AB*10c)Ω  ± T% }
  • A = مقدار رنگ در گروه اول.
  • B = مقدار رنگ در گروه دوم.
  • C = مقدار رنگ در باند سوم.
  • T = مقدار رنگ در گروه چهارم.

جدول کد رنگ های مقاومت

رنگ های روی مقاومت یعنی چه ؟

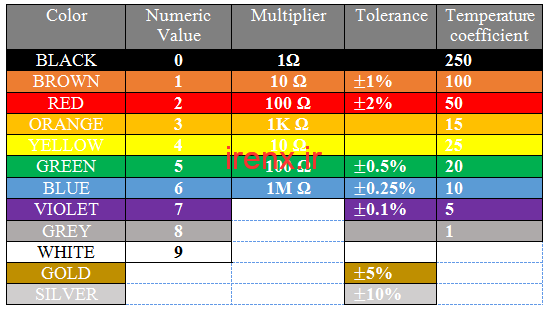

در جدول زیر ، کد رنگ های مقاومت و ضریب آنها آورده شده است.

رنگ

مقدار عددی رنگ

ضریب

اگر در مورد این مطلب سوالی دارید در قسمت نظرات بپرسید

دقت

مشکی

0

100

قهوه ای

1

101

± 1%

قرمز

2

102

± 2%

نارنجی

3

103

زرد

4

104

سبز

5

105

آبی

6

106

بنفش

7

107

خاکستری

8

108

سفید

9

109

طلایی

10-1

± 5%

نقره ای

10-2

± 10%

بدون باند

± 20%

به عنوان مثال ، اگر رنگ ها قهوه ای – سبز – قرمز – نقره ای هستند، مقدار مقاومت به صورت زیر محاسبه می شود،

قهوه ای = 1
سبز = 5
قرمز = 2
نقره ای = ±10درصد

با توجه به فرمول بالا ، سه باند اول میشود :

R = 15 * 10+2
R = 1500 Ω

باند چهارم تحمل 10٪ پوند را نشان می دهد پس :

10% of 1500 = 150
برای +10 درصد مقدار میشود : 1500+150 = 1650
برای -10 درصد مقدار میشود : 1500-150 = 1350

بنابراین مقدار مقاومت واقعی می تواند  بین 1350Ω تا 1650Ω باشد.

همچنین ابزار های اینترنتی مختلفی برای محاسبه سریع مقدار مقاومت بر اساس ظاهر مقاومت وجود دارد. یکی از بهترین ابزار ها را با کلیک روی این لینک میتوانید مشاهده و استفاده کنید.

جدول کد رنگ های مقاومت

تصویر زیر نیز برای درک رنگ بندی مقاومت ها بسیار مفید است. میتوانید این تصویر را ذخیره کنید و در مواقع لزوم از آن استفاده کنید.

جدول کد رنگ های مقاومت

سوالات متداول

رنگ های مقاومت چه هستند؟

رنگ های روی مقاومت در واقع کد هایی هستند که به ما کمک میکنند بدون استفاده از اهم متر مقدار ظرفیت مقاومت را بفهمیم.

فرمول محاسبه مقاومت از روی رنگ چیست؟

برای شناسایی مقدار مقاومت می توان از فرمول زیر استفاده کرد :

R= { (AB*10c)Ω ± T% }

خواندن مقاومت های SMD چطور انجام میشود؟

مقاومت های SMD ، مانند مقاومت های موجود در بسته های 0603 یا 0805 ، روش خاص خود را برای نمایش مقدار خود دارند. چند روش علامت گذاری معمول وجود دارد که روی این مقاومت ها مشاهده خواهید کرد. آنها معمولاً سه تا چهار کاراکتر دارند که اعداد یا حروف می باشند.
