راه اندازی ماژول RTC DS3231 با آردوینو (آموزش کامل)

در دنیای امروز، زمان همه چیز است، و وقتی صحبت از پروژه های الکترونیک می شود، زمان بندی بسیار مهم است. درست مانند ما انسان ها، پروژه های الکترونیک نیز به راهی برای پیگیری زمان نیاز دارند. پس یک پروژه الکترونیک چگونه این کار را انجام می دهد؟ پاسخ ماژول DS3231 است. یک ساعت بیدرنگ، که اغلب به عنوان RTC شناخته می شود، یک دستگاه زمان سنج که در ظاهر یک مدار مجتمع (آی سی) ساخته شده است. این ماژول در بسیاری از پروژه ها و دستگاه‌های حساس زمانی مانند سرورها، GPS و دیتا لاگرها استفاده می‌شود.

ماژول DS3231 RTC

DS3231 یک ساعت (RTC) با یک نوسان ساز کریستال است که هم کم هزینه و هم بسیار دقیق است. این ماژول دارای باتری است و هنگامی که برق ماژول قطع می شود زمان دقیق را نگه می دارد. دقت طولانی مدت دستگاه با گنجاندن نوسانگر کریستالی بهبود یافته است. RTC ثانیه ها، دقیقه ها، ساعت ها، روزها، تاریخ ها، ماه ها و سال ها را پیگیری می کند. برای ماه های کمتر از 31 روز، تاریخ پایان ماه به طور خودکار اصلاح می شود، دارای قابلیت تنظیم سال کبیسته است و همچنین ساعت دارای نشانگر AM/PM است و در حالت 24 ساعته یا 12 ساعته کار می کند. یک گذرگاه دو طرفه ارتباط I2C برای انتقال آدرس و داده ها به صورت سریال استفاده می شود.

ماژول DS3231 RTC

ماژول DS3231 دارای 6 پین برای دریافت اطلاعات از ماژول و تامین برق برد می باشد. توضیحات پین های DS3231 به شرح زیر است:

پین اوت ماژول RTC DS3231

  • 32K خروجی نوسانگر
  • SQW پین خروجی موج مربعی
  • SCL پین ساعت سریال (ارتباط I2C)
  • SDA پین داده سریال (ارتباط I2C)
  • VCC به مثبت منبع تغذیه متصل است
  • GND به زمین متصل است

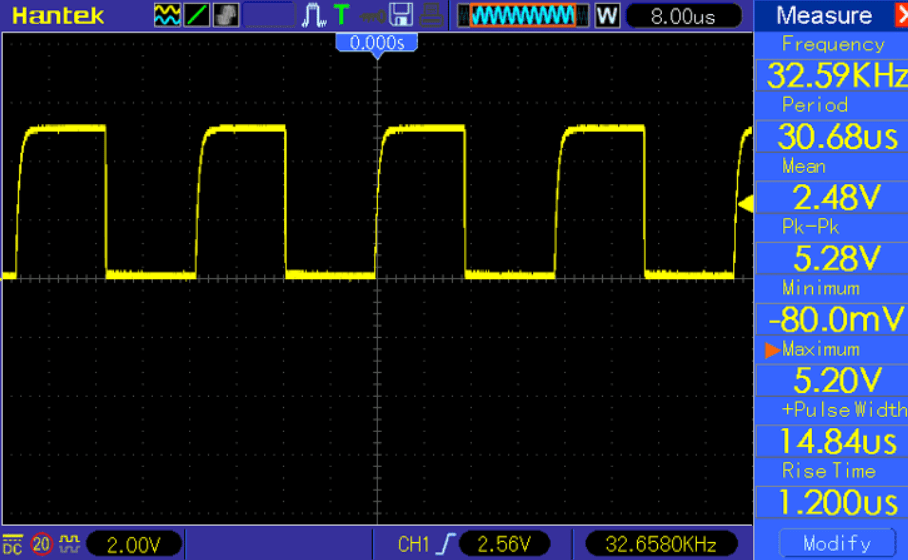

وقتی پین 32k ماژول DS3231 را با استفاده از اسیلوسکوپ بررسی می کنیم، سیگنال 32 کیلوهرتز را از نوسانگر داخلی آی سی دریافت می کنیم.

سیگنال RTC DS3231

تنظیم زمان ماژول DS3231

تنظیم زمان در ماژول DS3231 نسبتاً ساده است. تنها کاری که باید انجام دهید این است که آن را در پیکربندی زیر به آردوینو متصل کنید.

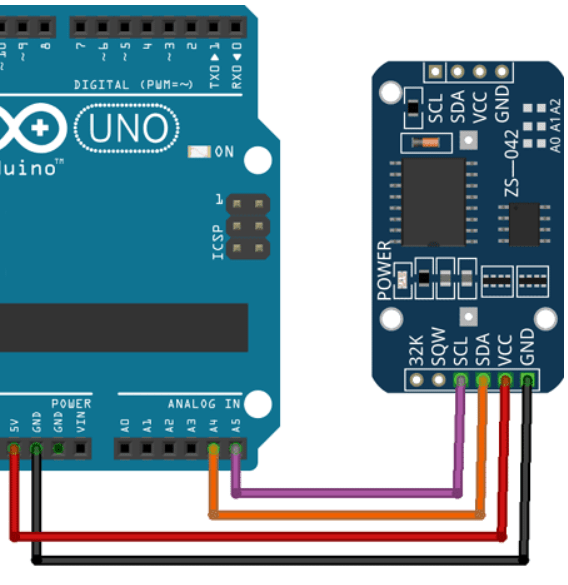

مدار اتصال RTC SD3231 به آردوینو

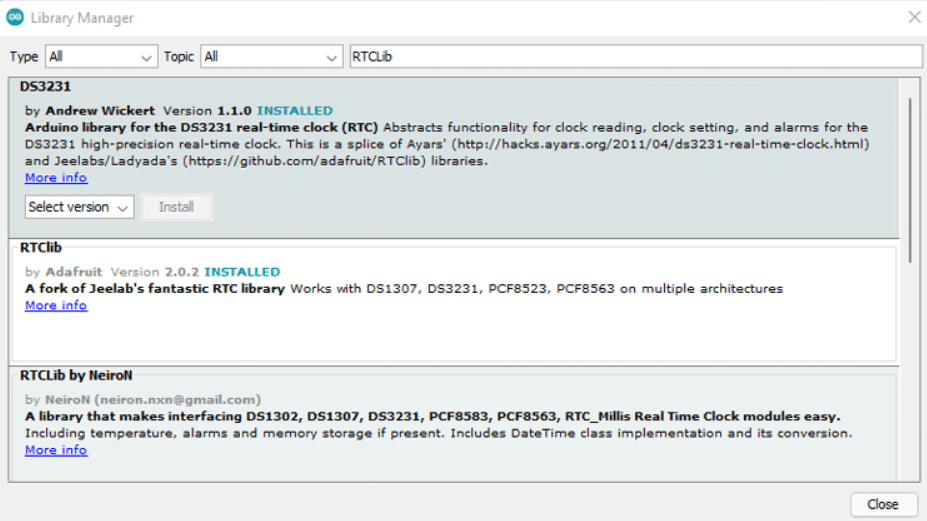

پس از ایجاد اتصالات بالا، باید Arduino UNO را به رایانه شخصی خود متصل کنید. همچنین باید کتابخانه DS3231 آردوینو را نصب کنید. میتوانید در Library Manager آردوینو به دنبال RTCLib و DS3231 بگردید و آن ها را نصب کنید.

کتابخانه آردوینو RTCLib و DS3231

کد آردوینو تنظیم زمان DS3231

کد کامل تنظیم در فایل دانلود انتهای صفحه قرار داده شده است.

کد کاملاً ساده است. زمان را تنظیم می کند و سپس آن را روی مانیتور سریال نشان می دهد.

rtc.adjust(DateTime(F(__DATE__),F(__TIME__)));

آبجکت rtc زمان را با توجه به زمان رایانه شما در این خط تنظیم می کند.

rtc.adjust(DateTime(2014, 1, 21, 3, 0, 0));

اگر بخواهید میتوانید با کد بالا زمان را به صورت دستی وارد کنید تا تنظیم شود. به ترتیب:

اگر در مورد این مطلب سوالی دارید در قسمت نظرات بپرسید

year, month, date, hour, minute, second

بعد از آپلود کد شما زمان ماژول rtc خود را تنظیم کرده اید.

ساعت دیجیتالی با DS3231 و آردوینو

بیایید با استفاده از DS3231 و LCD یک ساعت دیجیتال آردوینو بسازیم.

قطعات مورد نیاز:

قطعات مورد نیاز را از فروشگاه قطعات آیرنکس تهیه کنید.

مدار ساعت دیجیتال آردوینو

مدار ساعت دیجیتال آردوینو

  • SCL ماژول RTC را به آردوینو A5 وصل کنید
  • SDA ماژول RTC را به آردوینو A4 وصل کنید
  • VCC را به 5 ولت و GND را به GND وصل کنید
  • RS LCD را به پایه 7 آردوینو وصل کنید
  • E LCD را به پایه 6 آردوینو وصل کنید
  • D7 LCD را به پایه 2 آردوینو وصل کنید
  • D6 LCD را به پایه 3 آردوینو وصل کنید
  • D5 LCD را به پایه 4 آردوینو وصل کنید
  • D4 LCD را به پایه 5 آردوینو وصل کنید
  • VSS,K,RW,D0,D1,D2,D3 را به GND وصل کنید
  • VDD & A را به 5 ولت وصل کنید
  • VO را به پین ​​خروجی پتانسیومتر وصل کنید (برای کنترل کنتراست متن)

کد آردوینو نمایش زمان در LCD

کد کامل در فایل دانلودی انتهای صفحه قرار داده شده است.

فایل‌های هدر زیر را به کد اضافه می‌کنیم، Wire.h برای استفاده از I2C برای برقراری ارتباط با ماژول، LiquidCrystal.h برای راه اندازی ال سی دی کاراکتری و RTClib.h برای تنظیم زمان برای نمایش و فرمت آن استفاده میشود.

#include <Wire.h>
#include <LiquidCrystal.h>
#include <RTClib.h>

این خط در کد مشخص می کند که کدام پایه ال سی دی به کدام پایه آردوینو متصل است.

LiquidCrystal lcd(7, 6, 5, 4, 3, 2); // (rs, e, d4, d5, d6, d7)

اگر ارتباط با ماژول به خوبی برقرار نباشد، در سریال مانیتور پیام خطای زیر نمایش داده میشود.

if (! rtc.begin())
  {
    Serial.println(" RTC Module not Present");
    while (1);
  }

اگر برق ماژول RTC قطع شود و زمان ماژول اشتباه شود، کد به طور خودکار زمان را در ماژول تنظیم می کند و زمان را از ساعت کامپیوتر می گیرد. بنابراین مطمئن شوید هنگام تنظیم زمان، ساعت رایانه شما درست باشد.

if (rtc.lostPower())
  {
    Serial.println("RTC power failure, reset the time!");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }

این بخش از کد مکان نما LCD روی ردیف 0 تنظیم می کند و تاریخ را با فرمت Date/Month/Year چاپ می کند.

void displayDate()
 {
  lcd.setCursor(0,0);
  lcd.print("Date:");
  lcd.print(now.day());
  lcd.print('/');
  lcd.print(now.month());
  lcd.print('/');
  lcd.print(now.year());
 }

این بخش از کد مکان نما را روی ردیف 1 تنظیم می کند و زمان را با فرمت Hour:Minute:Second چاپ می کند.

 void displayTime()
 {
  lcd.setCursor(0,1);
  lcd.print("Time:");
  lcd.print(now.hour());
  lcd.print(':');
  lcd.print(now.minute());
  lcd.print(':');
  lcd.print(now.second());
  lcd.print("    ");
 }

پس از آپلود کد می توانید تاریخ و زمان را روی صفحه LCD مشاهده کنید.

موارد موجود در فایل : فایل سورس کامل
